76030180-TVP轴承
类型：【超高精密轴承 - 精密丝杠轴承】
基本尺寸：内径：180 mm，外径：380 mm，厚度：75 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【7603：丝杠用单列推力角接触球轴承7603系列】后缀列表：【-TVP：玻璃纤维增强聚酰胺尼龙66窗式保持架】
76030180-TVP属于超高精密轴承中的精密丝杠轴承系列，主要应用于高精度传动与定位系统。其内外圈及滚动体采用优质钢材制造，经过特殊热处理与超精加工，具备优异的尺寸稳定性和耐磨特性。该型号内径为180毫米，外径达380毫米，厚度为75毫米，结构紧凑且承载能力较强，适用于中等载荷、高转速工况。
在机械设计中，该轴承通常用于数控机床、精密测量设备及自动化装置中的丝杠支撑部位，可有效降低传动过程中的摩擦阻力，提高重复定位精度。与其他类型轴承相比，7603系列通过优化的滚道设计和间隙控制，在抑制振动和噪声方面表现良好。安装时需注意保持轴与座孔的配合精度，并采用适当的润滑方式以延长使用寿命。该系列轴承在实际应用中需根据具体工况进行选型验证，部分场景可能需要配合预紧结构使用。
7
6
0
3
0
1
8
0
-
T
V
P
7603：丝杠用单列推力角接触球轴承7603系列
01：内径代号，内径：01 mm
80：外径代号，外径：80 mm
-TVP：玻璃纤维增强聚酰胺尼龙66窗式保持架
7603：
丝杠用单列推力角接触球轴承7603系列
01：
内径代号，内径：01 mm
80：
外径代号，外径：80 mm
-TVP：
玻璃纤维增强聚酰胺尼龙66窗式保持架

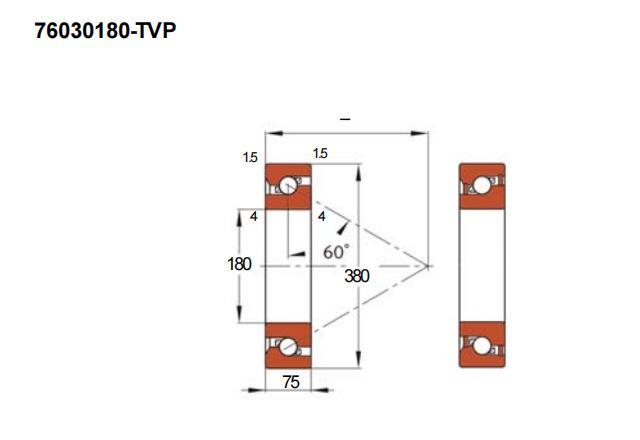

| 公称型号 | ||
| 7603系列 | 单向受力 | 76030180-TVP |
| 主要尺寸(mm) | ||
| 内径 | d | 180 |
| 外径 | D | 380 |
| 厚度 | B | 75 |
| 尺寸(mm) | ||
| r(min) | 4 | |
| r1(min) | 1.5 | |
| a | – | |
| 安装尺寸(mm) | ||
| H12 | Da(max) | 338.8 |
| h12 | da(min) | 227 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 815 |
| 基本额定静载荷 | Cor | 2445 |
| 疲劳极限载荷 | ||
| 轴向 | Cua(KN) | – |
| 极限速度（rpm） | ||
| 脂润滑 | 1000 | |
| 热安全工作转速 | ||
| (nυ) | – | |
| 摩擦扭矩 | ||
| (Nm) | 0.3 | |
| 刚度 | ||
| (N/μm) | 1310 | |
| 轴向跳动 | ||
| (μm) | – | |
| 精密锁紧螺母 | ||
| 径向用 | – | |
| 轴向用 | – | |
| 拧紧扭矩 | ||
| （Nm） | – | |
| 锁紧螺母轴向力 | ||
| (KN) | – | |
| 重量(kg) | 43.8 | |
