BSB50100-2Z-SU轴承
类型：【超高精密轴承 - 精密丝杠轴承】
基本尺寸：内径：50 mm，外径：100 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【BSB：滚珠丝杠用角接触推力球轴承】后缀列表：【-2Z：双面带钢质防尘盖】【-SU：单列万能配对】
BSB50100-2Z-SU是一款适用于丝杠传动应用的精密轴承，其基本尺寸为内径50mm、外径100mm、厚度20mm。该轴承属于BSB标准系列，设计上注重结构紧凑性与安装便捷性，能够有效支撑中等载荷并适应较高的运转速度。
在材质与工艺方面，采用高品质钢材制造，配合优化的滚道设计，有助于降低运转过程中的摩擦与温升。密封结构为双侧接触式密封，可减少润滑脂泄漏并阻挡外部杂质侵入，有助于维持润滑状态稳定。此类轴承通常适用于数控机床、自动化设备及精密传动系统中丝杠支撑部位，有助于提升传动定位的平稳性。
使用过程中需注意合理安装并定期补充润滑脂，以延长轴承使用寿命。在符合设计条件的前提下，该型号轴承在多种工业场景中展现出良好的适配性与可靠性。
B
S
B
5
0
1
0
0
-
2
Z
-
S
U
BSB：滚珠丝杠用角接触推力球轴承
50：内径代号，内径：50 mm
100：外径代号，外径：100 mm
-2Z：双面带钢质防尘盖
-SU：单列万能配对
BSB：
滚珠丝杠用角接触推力球轴承
50：
内径代号，内径：50 mm
100：
外径代号，外径：100 mm
-2Z：
双面带钢质防尘盖
-SU：
单列万能配对

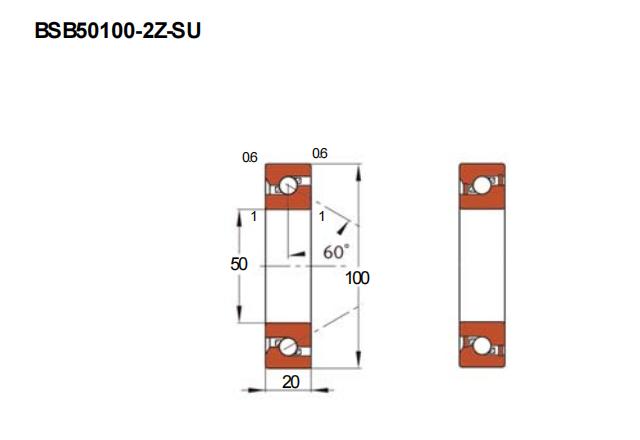

| 公称型号 | ||
| BSB系列 | 单向受力 | BSB50100-2Z-SU |
| 主要尺寸(mm) | ||
| 内径 | d | 50 |
| 外径 | D | 100 |
| 厚度 | B | 20 |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| 安装尺寸(mm) | ||
| Db(max) | 92 | |
| da(min) | 60 | |
| Da(max) | 91 | |
| db(min) | 60 | |
| 注脂量 | ||
| cc | 10.2 | |
| 接触角 | ||
| 度 | 60 | |
| 极限速度（rpm） | ||
| 脂润滑 | 3000 | |
| 油润滑 | 3900 | |
| 配对中预载 | ||
| 预紧力 | (N) | 4650 |
| 轴向刚度 | (N/μm) | 1410 |
| 启动扭矩 | (N･m) | 0.42 |
| 轴向游隙 | ||
| (μm) | -19 | |
| 额定动载荷(KN) | ||
| 1列 | 66 | |
| 2列 | 107 | |
| 3列 | 142 | |
| 额定轴向静载荷(KN) | ||
| 1列 | 104 | |
| 2列 | 208 | |
| 3列 | 310 | |
| 重量(kg) | 0.778 | |
