7204AWDFMP5轴承
类型：【超高精密轴承 - 精密丝杠轴承】
基本尺寸：内径：20 mm，外径：47 mm，厚度：28 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：接触角 30°】【W：钢板冲压冠形保持架】【DF：双列面对面（><）配对】【M：中等预紧】【P5：ISO 5级精度】
7204AWDFMP5是一款适用于精密传动场景的小型滚珠丝杠支承轴承。该轴承内径为20毫米，外径尺寸为47毫米，整体厚度控制在28毫米，结构设计较为紧凑。作为超高精密轴承类别中的一员，其制造标准符合精密丝杠应用对运动平稳性和定位准确性的要求。
在特性方面，该型号轴承通常采用角接触设计，能够同时承受径向和轴向载荷。其接触角的优化使轴承在高速运转条件下保持较好的刚性，同时内部游隙的精密控制有助于降低运行时的振动和噪声。轴承材料与热处理工艺的配合，通常能提升其耐磨性和疲劳寿命。
此类轴承常见于中小型数控设备、精密测量仪器及自动化装置中的丝杠支承部位。其结构特点有助于实现较高的运动精度和重复定位稳定性，适合对传动系统有较高要求的应用环境。在实际使用中需配合适当的润滑与安装方式，以保持其长期运行的可靠性。
7
2
0
4
A
W
D
F
M
P
5
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
04：内径：20 mm
A：接触角 30°
W：钢板冲压冠形保持架
DF：双列面对面（><）配对
M：中等预紧
P5：ISO 5级精度
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
04：
内径：20 mm
A：
接触角 30°
W：
钢板冲压冠形保持架
DF：
双列面对面（><）配对
M：
中等预紧
P5：
ISO 5级精度
| 公称型号 | ||
| 小型丝杆专用 | 配对 | 7204AWDFMP5 |

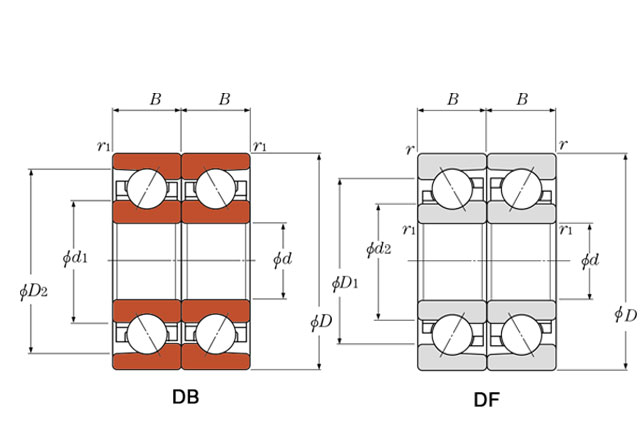

| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 47 |
| T(=2B) | 28 | |
| B | 14 | |
| r(min) | 1 | |
| r1(min) | 0.6 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 17.9 |
| 基本额定静载荷 | Cor | 23.1 |
| 安装尺寸(mm) | ||
| d1 | 30.5 | |
| d2 | ― | |
| D1 | 38.6 | |
| D2 | 42.7 | |
| 轴向载荷 | ||
| 静态(KN) | 9.5 | |
| 中预载(GM) | ||
| 预紧力 | (N) | 490 |
| 轴向弹簧常数 | (N/μm) | 168 |
| 启动扭矩 | (N･mm) | 29 |
| 重预载 (GH) | ||
| 预紧力 | (N) | 785 |
| 轴向弹簧常数 | (N/μm) | 203 |
| 启动扭矩 | (N･mm) | 47 |
