706ATDBMP5轴承
类型：【超高精密轴承 - 精密丝杠轴承】
基本尺寸：内径：6 mm，外径：17 mm，厚度：12 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：接触角 30°】【T：聚酰胺尼龙保持架】【DB：双列背靠背（<>）配对】【M：中等预紧】【P5：ISO 5级精度】
706ATDBMP5型轴承属于超高精密轴承类别下的精密丝杠轴承系列，专为小型滚珠丝杠支承应用设计。其结构尺寸为内径6毫米、外径17毫米、厚度12毫米，适用于空间受限且对安装尺寸精度要求较高的场合。
该型号轴承采用接触角设计与特殊预压调整技术，能够有效控制轴向窜动并提升刚性，有助于减少丝杠系统在高速运转时的振动和噪声。同时，其材料与工艺注重降低运转摩擦，可支持较高的旋转精度与运动平稳性，延长配套设备的使用寿命。在小型自动化装置、精密仪器及高动态响应系统中具有较好的适用性。
由于采用轻型结构并兼顾负荷能力，该轴承在满足基本径向与轴向载荷需求的同时，也注重运行效率与温升控制。选型时需结合实际工况条件，综合评估负载、转速及环境要求，以确保系统性能的匹配性。
7
0
6
A
T
D
B
M
P
5
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
6：内径代号，内径：6 mm
A：接触角 30°
T：聚酰胺尼龙保持架
DB：双列背靠背（<>）配对
M：中等预紧
P5：ISO 5级精度
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
6：
内径代号，内径：6 mm
A：
接触角 30°
T：
聚酰胺尼龙保持架
DB：
双列背靠背（<>）配对
M：
中等预紧
P5：
ISO 5级精度

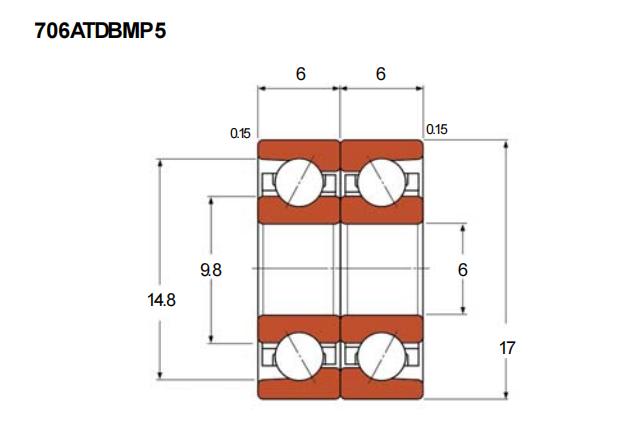

| 公称型号 | ||
| 小型丝杆专用 | 配对 | 706ATDBMP5 |
| 主要尺寸(mm) | ||
| 内径 | d | 6 |
| 外径 | D | 17 |
| T(=2B) | 12 | |
| B | 6 | |
| r(min) | 0.3 | |
| r1(min) | 0.15 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2.67 |
| 基本额定静载荷 | Cor | 2.41 |
| 安装尺寸(mm) | ||
| d1 | 9.8 | |
| d2 | ― | |
| D1 | 13.2 | |
| D2 | 14.8 | |
| 轴向载荷 | ||
| 静态(KN) | 1.01 | |
| 中预载(GM) | ||
| 预紧力 | (N) | 29 |
| 轴向弹簧常数 | (N/μm) | 37 |
| 启动扭矩 | (N･mm) | 1 |
| 重预载 (GH) | ||
| 预紧力 | (N) | 49 |
| 轴向弹簧常数 | (N/μm) | 45 |
| 启动扭矩 | (N･mm) | 1.5 |
