7002AWDFMP5轴承
类型:【超高精密轴承 - 精密丝杠轴承】
基本尺寸:内径:15 mm,外径:32 mm,厚度:18 mm。
价格区间:¥126.06 - ¥141.19【详情】
后缀列表:【A:接触角 30°】【W:钢板冲压冠形保持架】【DF:双列面对面(><)配对】【M:中等预紧】【P5:ISO 5级精度】
7002AWDFMP5型轴承属于超高精密轴承类别,专为精密丝杠支承应用设计。其基本尺寸为内径15毫米、外径32毫米、厚度18毫米,结构紧凑,适用于对空间要求较高的轻型设备。
该轴承采用角接触球结构设计,能够同时承受径向和轴向载荷,具有较高的刚性和运转精度。在制造过程中,通过优化的滚道几何形状和精密的装配工艺,有效控制了运转时的振动和噪声水平。保持架经过特殊处理,有助于维持稳定的润滑状态,延长使用寿命。
这类轴承通常应用于精密仪器、小型数控设备和光学调节装置等场合,能够满足精密传动系统的支承需求。选型时需结合具体的载荷条件、转速要求和安装环境进行综合考虑,以确保发挥其最佳性能。适当的安装和维护对保持轴承精度和可靠性具有重要作用。
7
0
0
2
A
W
D
F
M
P
5
7:精密角接触球轴承
0:尺寸系列:超轻 10 系列
02:内径:15 mm
A:接触角 30°
W:钢板冲压冠形保持架
DF:双列面对面(><)配对
M:中等预紧
P5:ISO 5级精度
7:
精密角接触球轴承
0:
尺寸系列:超轻 10 系列
02:
内径:15 mm
A:
接触角 30°
W:
钢板冲压冠形保持架
DF:
双列面对面(><)配对
M:
中等预紧
P5:
ISO 5级精度

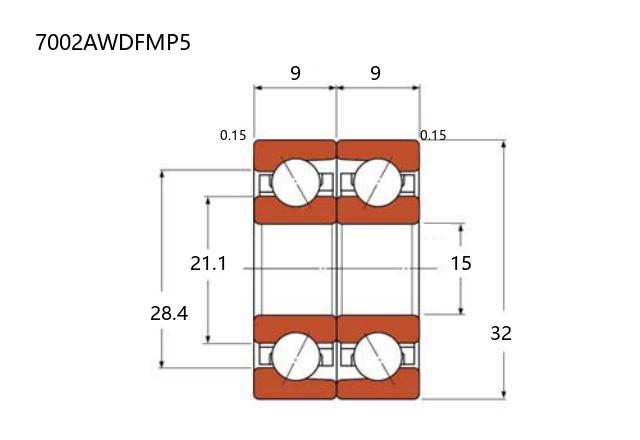

公称型号 | ||
小型丝杆专用 | 配对 | 7002AWDFMP5 |
主要尺寸(mm) | ||
内径 | d | 15 |
外径 | D | 32 |
T(=2B) | 18 | |
B | 9 | |
r(min) | 0.3 | |
r1(min) | 0.15 | |
额定载荷(KN) | ||
基本额定动载荷 | Cr | 7.6 |
基本额定静载荷 | Cor | 9.5 |
安装尺寸(mm) | ||
d1 | 21.1 | |
d2 | ― | |
D1 | 25.9 | |
D2 | 28.4 | |
轴向载荷 | ||
静态(KN) | 4 | |
中预载(GM) | ||
预紧力 | (N) | 147 |
轴向弹簧常数 | (N/μm) | 100 |
启动扭矩 | (N・mm) | 6 |
重预载 (GH) | ||
预紧力 | (N) | 294 |
轴向弹簧常数 | (N/μm) | 131 |
启动扭矩 | (N・mm) | 14 |

商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
NTN 7002HTDF/GMP5轴承 丝杠轴承 |
NTN | 15 X 32 X 18 | 华北 | 日本 | 300 | 141.19 | ¥126.06 | |
