7002AWDBMP5轴承
类型：【超高精密轴承 - 精密丝杠轴承】
基本尺寸：内径：15 mm，外径：32 mm，厚度：18 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：接触角 30°】【W：钢板冲压冠形保持架】【DB：双列背靠背（<>）配对】【M：中等预紧】【P5：ISO 5级精度】
7002AWDBMP5型轴承属于超高精密轴承类别，专为精密丝杠应用设计。其基本尺寸为内径15毫米、外径32毫米、厚度18毫米，尺寸规格适用于空间受限的小型设备。该轴承采用角接触球结构，能够同时承受径向和轴向载荷，尤其适合高速运转的工况。
在制造工艺方面，该型号通过优化滚道轮廓和保持架设计，有助于降低运转噪音和振动。采用配对组配方式，可提升系统刚性，满足精密传动的位置精度要求。此类轴承常见于小型数控机床的进给系统、测量仪器的传动机构等场景，为其提供稳定的旋转支撑。
选材方面通常使用高纯度钢材，并经过特殊热处理工艺，以增强材料的耐磨性和疲劳寿命。在安装时需注意预紧力的调整，过大的预紧可能导致温升增加，而过小的预紧则可能影响定位精度。使用者可根据实际工况条件，结合负载类型和转速要求，综合评估其适用性。
7
0
0
2
A
W
D
B
M
P
5
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
02：内径：15 mm
A：接触角 30°
W：钢板冲压冠形保持架
DB：双列背靠背（<>）配对
M：中等预紧
P5：ISO 5级精度
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
02：
内径：15 mm
A：
接触角 30°
W：
钢板冲压冠形保持架
DB：
双列背靠背（<>）配对
M：
中等预紧
P5：
ISO 5级精度

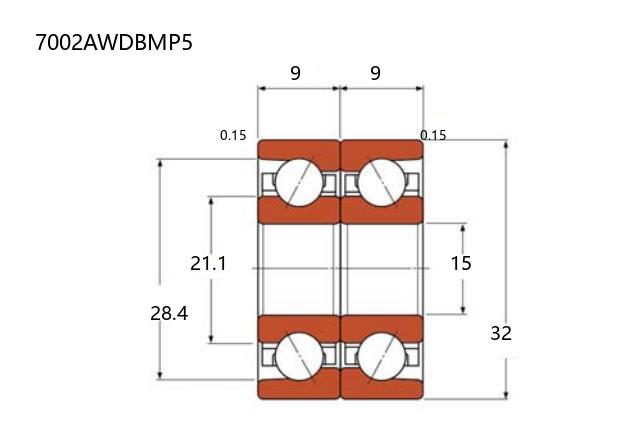

| 公称型号 | ||
| 小型丝杆专用 | 配对 | 7002AWDBMP5 |
| 主要尺寸(mm) | ||
| 内径 | d | 15 |
| 外径 | D | 32 |
| T(=2B) | 18 | |
| B | 9 | |
| r(min) | 0.3 | |
| r1(min) | 0.15 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 7.6 |
| 基本额定静载荷 | Cor | 9.5 |
| 安装尺寸(mm) | ||
| d1 | 21.1 | |
| d2 | ― | |
| D1 | 25.9 | |
| D2 | 28.4 | |
| 轴向载荷 | ||
| 静态(KN) | 4 | |
| 中预载(GM) | ||
| 预紧力 | (N) | 147 |
| 轴向弹簧常数 | (N/μm) | 100 |
| 启动扭矩 | (N･mm) | 6 |
| 重预载 (GH) | ||
| 预紧力 | (N) | 294 |
| 轴向弹簧常数 | (N/μm) | 131 |
| 启动扭矩 | (N･mm) | 14 |
