7001AWDBMP5轴承
类型：【超高精密轴承 - 精密丝杠轴承】
基本尺寸：内径：12 mm，外径：28 mm，厚度：16 mm。
价格区间：￥0 - ￥0【详情】
后缀列表：【A：接触角 30°】【W：钢板冲压冠形保持架】【DB：双列背靠背（<>）配对】【M：中等预紧】【P5：ISO 5级精度】
7001AWDBMP5型号轴承属于超高精密类别中的精密丝杠轴承，专为小型滚珠丝杠支承应用设计。其基本尺寸为内径12毫米、外径28毫米、厚度16毫米，结构紧凑，适合空间有限的安装环境。
该轴承采用接触角设计，能够同时承受径向和轴向载荷，具有较高的刚性。其内部结构经过优化，有助于降低运转时的振动和噪声，维持平稳性能。在制造过程中，材料选择和热处理工艺侧重于提升耐用性和尺寸稳定性，以适应精密设备的工况要求。
这类轴承常见于高精度传动系统，例如小型数控机床和测量仪器的丝杠支承部位。在合理安装与维护条件下，它有助于保持传动精度，减少运行阻力。选用时需结合具体负载、转速及环境特点进行综合评估，确保与应用需求相匹配。
7
0
0
1
A
W
D
B
M
P
5
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
01：内径：12 mm
A：接触角 30°
W：钢板冲压冠形保持架
DB：双列背靠背（<>）配对
M：中等预紧
P5：ISO 5级精度
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
01：
内径：12 mm
A：
接触角 30°
W：
钢板冲压冠形保持架
DB：
双列背靠背（<>）配对
M：
中等预紧
P5：
ISO 5级精度
| 公称型号 | ||
| 小型丝杆专用 | 配对 | 7001AWDBMP5 |

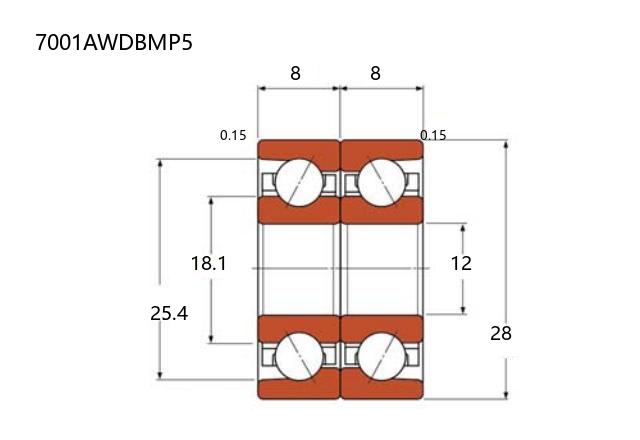

| 主要尺寸(mm) | ||
| 内径 | d | 12 |
| 外径 | D | 28 |
| T(=2B) | 16 | |
| B | 8 | |
| r(min) | 0.3 | |
| r1(min) | 0.15 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 6.65 |
| 基本额定静载荷 | Cor | 7.45 |
| 安装尺寸(mm) | ||
| d1 | 18.1 | |
| d2 | ― | |
| D1 | 22.9 | |
| D2 | 25.4 | |
| 轴向载荷 | ||
| 静态(KN) | 3.25 | |
| 中预载(GM) | ||
| 预紧力 | (N) | 147 |
| 轴向弹簧常数 | (N/μm) | 88 |
| 启动扭矩 | (N･mm) | 6.5 |
| 重预载 (GH) | ||
| 预紧力 | (N) | 196 |
| 轴向弹簧常数 | (N/μm) | 116 |
| 启动扭矩 | (N･mm) | 13 |
