XC7916FLRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：80 mm，外径：110 mm，厚度：16 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【F：18° 接触角】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
XC7916FLRTP4SU是一款超高精密角接触球轴承，其内径、外径和厚度分别为80毫米、110毫米和16毫米。该轴承采用陶瓷球材料设计，具备轻量化、高刚性和低摩擦特性，适用于超高速运转工况。油气润滑系统的配置进一步优化了散热效果与润滑效率，有助于在长期高速运行中维持性能稳定。
该型号轴承的接触角与内部结构经过专项优化，可同时承受径向和轴向载荷，适用于高精度主轴、高速电主轴及精密旋转平台等应用场景。在高速加工设备、精密仪器及测试机台中，能够有效降低动态运行误差，提升系统整体精度。
制造工艺方面，XC7916FLRTP4SU采用精密加工与严格选配，确保滚动体与滚道的匹配一致性。特殊的热处理工艺和表面处理技术增强了材料的耐磨性与疲劳寿命。此类轴承在安装时需注意预紧力调整与润滑管路配置，以充分发挥其性能潜力。
X
C
7
9
1
6
F
L
R
T
P
4
S
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
16：内径：80 mm
F：18° 接触角
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
16：
内径：80 mm
F：
18° 接触角
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对

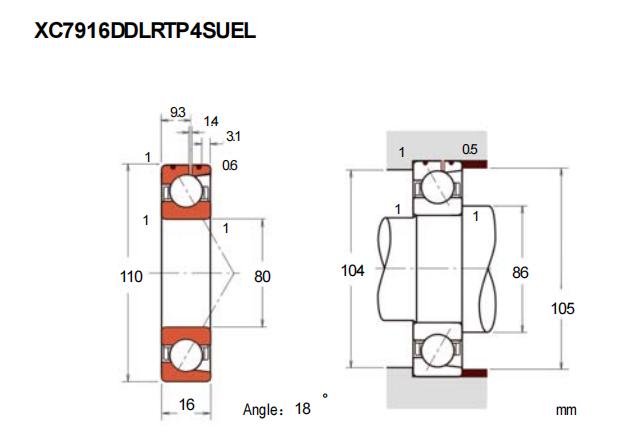

| 公称型号 | ||
| 油气润滑-超高速陶瓷球型 | XC7916FLRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 80 |
| 外径 | D | 110 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | - |
| BN | 3.1 | |
| SN | 9.3 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 22 |
| 基本额定静载荷 | C0r | 19.1 |
| 极限载荷(KN) | ||
| 轴向-单个 | 18.9 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 11 | |
| 作用点(mm) | ||
| a | 23.4 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 22200 |
| 油润滑 | Oil | 34800 |
| 安装尺寸(mm) | ||
| da(min) | 86 | |
| Da(max) | 104 | |
| Db(max) | 105 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 210 |
| 中预紧 | M | 545 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 60 |
| 轻预紧 | L | 99 |
| 中预紧 | M | 143 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -19 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.326 | ||
