XC7909ELRTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：68 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
XC7909ELRTP4DU是一款超高精密角接触球轴承，其设计适用于高转速和精密运转场合。该型号轴承内径为45毫米，外径为68毫米，厚度为24毫米，采用油气润滑方式，能够有效控制温升并维持稳定运行。
作为精密角接触球轴承的一种，XC7909ELRTP4DU具备较高的刚性和承载力，适用于多轴联动装置和高速主轴系统。其采用陶瓷球材质，有助于减轻转动惯量，并能在高速条件下降低摩擦热量。这类轴承通常用于精密机床、电主轴及高速旋转设备中，能够满足较高精度和转速要求。
在润滑方面，油气润滑系统的应用可提供持续而均匀的润滑膜，有助于延长轴承在高速工况下的使用寿命。整体结构经过优化，兼顾了高速适应性及运行稳定性。该型号轴承适用于对转速和精度均有较高要求的工业场合。
X
C
7
9
0
9
E
L
R
T
P
4
D
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
09：内径：45 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
09：
内径：45 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 油气润滑-超高速陶瓷球型 | XC7909ELRTP4DU | |

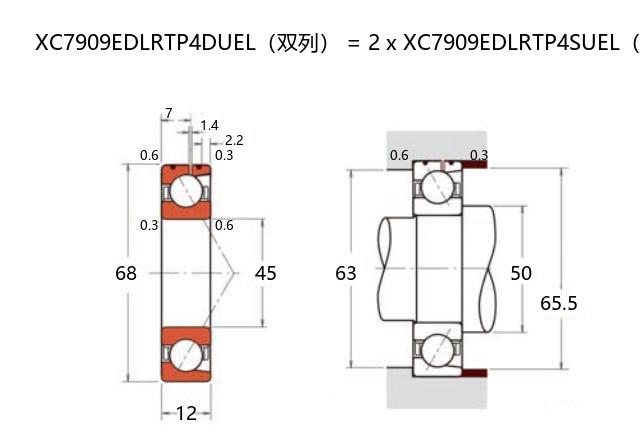

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 68 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | 24 |
| BN | 2.2 | |
| SN | 7 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 23.2 |
| 基本额定静载荷 | C0r | 16 |
| 极限载荷(KN) | ||
| 轴向-单个 | 9.85 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 19.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 33700 |
| 油润滑 | Oil | 53100 |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| Da(max) | 63 | |
| Db(max) | 65.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 265 |
| 中预紧 | M | 539 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 76 |
| 轻预紧 | L | 136 |
| 中预紧 | M | 177 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -15 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.222 | ||
