XC7022ELRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：110 mm，外径：170 mm，厚度：28 mm。
价格区间：￥17493 - ￥19767.09【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【SU：单列万能配对】
XC7022ELRTP4SU是一款适用于高转速工况的精密角接触球轴承，其内径为110毫米，外径170毫米，厚度28毫米。该轴承属于超高精密类角接触球轴承，采用陶瓷球作为滚动体，具备轻量化、低摩擦和优良的高速运转性能。在润滑方式上，该型号设计为油气润滑结构，适用于对温升控制和润滑效率有较高要求的应用场景，有助于在高速条件下保持稳定运行。
该轴承内部结构和材料选择旨在满足精密机床主轴、高速电主轴及其他高精度旋转系统对动态精度和耐久性的需求。由于采用优化的接触角设计和精密加工工艺，它能够在复合载荷条件下提供较高的刚性，同时降低运转噪音与振动。此外，陶瓷球材料具有低热膨胀系数和耐磨损特性，进一步提升了轴承在高速、高温环境下的使用寿命和可靠性。
在应用方面，该类轴承主要面向精密加工、高速传动及测试设备等领域，可在连续高速运转中保持工作精度。需要注意的是，实际使用中需配合适当的预紧力、润滑条件及安装精度，以充分发挥其性能潜力。
X
C
7
0
2
2
E
L
R
T
P
4
S
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
22：内径：110 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
SU：单列万能配对
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
22：
内径：110 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
SU：
单列万能配对

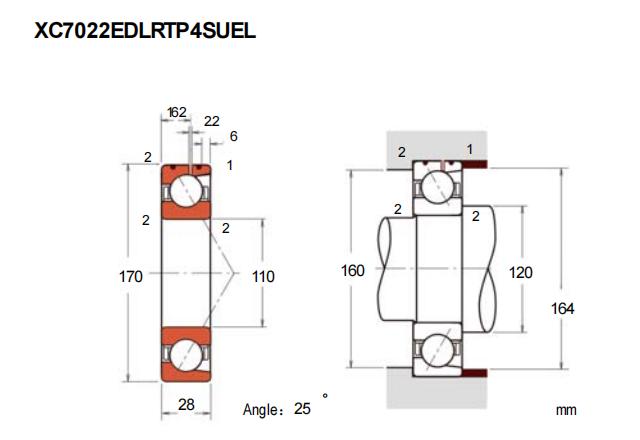

| 公称型号 | ||
| 油气润滑-超高速陶瓷球型 | XC7022ELRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | - |
| BN | 6 | |
| SN | 16.2 | |
| SB | 2.2 | |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 44 |
| 基本额定静载荷 | C0r | 43 |
| 极限载荷(KN) | ||
| 轴向-单个 | 54 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 46.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 13600 |
| 油润滑 | Oil | 21500 |
| 安装尺寸(mm) | ||
| da(min) | 120 | |
| Da(max) | 160 | |
| Db(max) | 164 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 1065 |
| 中预紧 | M | 2153 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 153 |
| 轻预紧 | L | 344 |
| 中预紧 | M | 445 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -15 |
| 中预紧 | M | -26 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 2 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| FAG XCB7022-EDLR-T-P4S-UL轴承 超精密角接触球轴承 |
FAG | 110 X 170 X 28 | 华东 | 德国 | 2 | 19767.09 | ￥17493 | |
