XC7020ELRTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：150 mm，厚度：48 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
XC7020ELRTP4DU是一款超高精密角接触球轴承，其基本尺寸为内径100毫米、外径150毫米、厚度48毫米。该轴承采用陶瓷球作为滚动体，有助于降低高速运转时的离心力效应，同时改善动态性能。结构上通常设计有优化的接触角与滚道几何形状，以支持较高的轴向和径向复合载荷。
在润滑方式上，该型号适用于油气润滑系统，能够有效控制温升并维持稳定的油膜，从而适应超高速工况下的持续运转需求。此类轴承的内部结构与材料选择注重降低摩擦与发热，同时保持运转精度。
由于具备上述特性，该型号常见于需要高转速、高刚性及低发热的精密设备中，例如某些类型的机床主轴、精密传动系统及其他高转速旋转机构。其设计旨在满足对运动精度和长期稳定性有严格要求的应用场合。
X
C
7
0
2
0
E
L
R
T
P
4
D
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
20：内径：100 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
20：
内径：100 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合

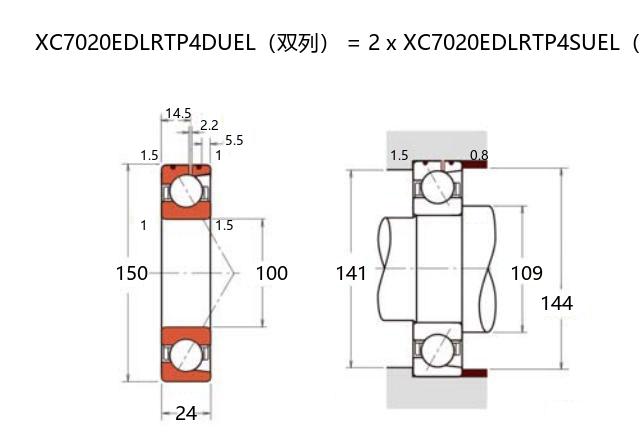

| 公称型号 | ||
| 油气润滑-超高速陶瓷球型 | XC7020ELRTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | 48 |
| BN | 5.5 | |
| SN | 14.5 | |
| SB | 2.2 | |
| 倒角尺寸 | r(min) | 1.5 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 69 |
| 基本额定静载荷 | C0r | 66 |
| 极限载荷(KN) | ||
| 轴向-单个 | 41 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 41.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 15200 |
| 油润滑 | Oil | 24000 |
| 安装尺寸(mm) | ||
| da(min) | 109 | |
| Da(max) | 141 | |
| Db(max) | 144 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 780 |
| 中预紧 | M | 1639 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 146 |
| 轻预紧 | L | 296 |
| 中预紧 | M | 388 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -12 |
| 中预紧 | M | -22 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 2.5 | ||
