XC7004CLRTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：20 mm，外径：42 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【C：接触角 15°】【LR：带润滑孔+O型圈】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
XC7004CLRTP4DU是一款超高精密角接触球轴承，其结构设计基于内径20mm、外径42mm、厚度24mm的基本尺寸。该轴承采用陶瓷球作为滚动体，结合油气润滑系统的配置，能够有效降低高速运转时的摩擦热和离心力影响。在高速旋转工况下，陶瓷材料带来的轻量化特性可显著提升转速极限，同时保持稳定的动态性能。
此类轴承通常适用于对旋转精度和刚性要求较高的场景，例如精密机床主轴或高速电主轴系统。油气润滑方式有助于在高速条件下形成稳定油膜，同时实现散热与杂质排出。接触角设计与P4级精度配合，可承担径向与轴向复合载荷，并控制运转过程中的振动与噪声。
由于采用非金属陶瓷球材料，该型号在润滑条件受限或存在轻微电流腐蚀风险的环境中表现出较好的适应性。需要注意的是，实际应用中需根据具体负载、转速及温升情况匹配润滑参数与预紧方案，以充分发挥其性能潜力。
X
C
7
0
0
4
C
L
R
T
P
4
D
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
04：内径：20 mm
C：接触角 15°
LR：带润滑孔+O型圈
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
04：
内径：20 mm
C：
接触角 15°
LR：
带润滑孔+O型圈
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合

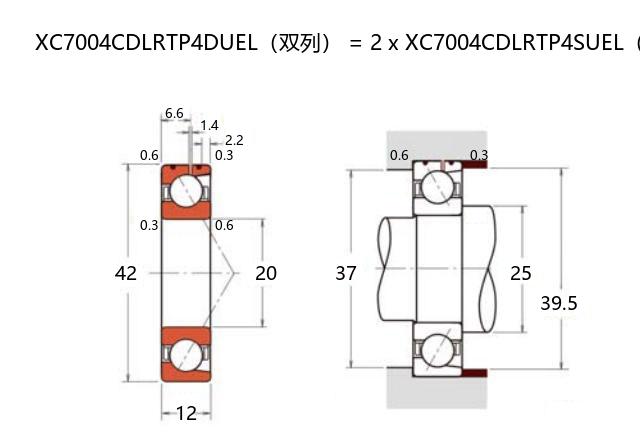

| 公称型号 | ||
| 油气润滑-超高速陶瓷球型 | XC7004CLRTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 20 |
| 外径 | D | 42 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | 24 |
| BN | 2.2 | |
| SN | 6.6 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 14.9 |
| 基本额定静载荷 | C0r | 6.4 |
| 极限载荷(KN) | ||
| 轴向-单个 | 2.67 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.2 | |
| 作用点(mm) | ||
| a | 10.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 71000 |
| 油润滑 | Oil | 96800 |
| 安装尺寸(mm) | ||
| da(min) | 25 | |
| Da(max) | 37 | |
| Db(max) | 39.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 25 |
| 轻预紧 | L | 54 |
| 中预紧 | M | 119 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 20 |
| 轻预紧 | L | 27 |
| 中预紧 | M | 37 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -5 |
| 中预紧 | M | -13 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.122 | ||
