XS7909FLRTP4DU轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：68 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【S：小球型】后缀列表：【F：18° 接触角】【LR：带润滑孔和O型圈】【T：树脂保持架】【P4：P4 级精度】【DU：双列万能配对】
X
S
7
9
0
9
F
L
R
T
P
4
D
U
X：超高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
09：内径：45 mm
F：18° 接触角
LR：带润滑孔和O型圈
T：树脂保持架
P4：P4 级精度
DU：双列万能配对
X：
超高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
09：
内径：45 mm
F：
18° 接触角
LR：
带润滑孔和O型圈
T：
树脂保持架
P4：
P4 级精度
DU：
双列万能配对

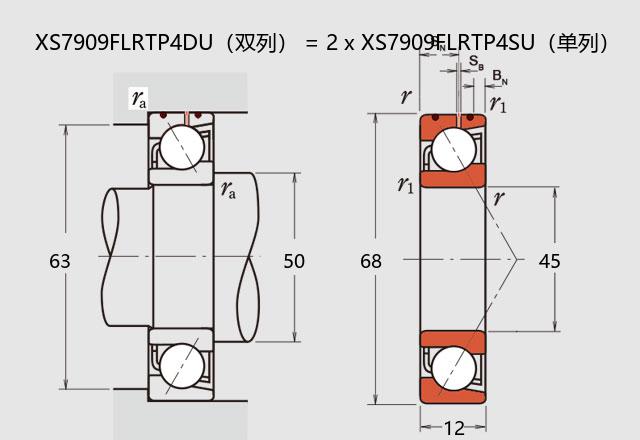

| 公称型号 | ||
| 油气润滑-超高速小球型 | XS7909FLRTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 68 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | 24 |
| BN | 2.2 | |
| SN | 7 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 24.2 |
| 基本额定静载荷 | C0r | 16.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 8.1 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.6 | |
| 作用点(mm) | ||
| a | 15.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 28000 |
| 油润滑 | Oil | 44000 |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| Da(max) | 63 | |
| Db(max) | 65.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 168 |
| 中预紧 | M | 335 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 46 |
| 轻预紧 | L | 72 |
| 中预紧 | M | 95 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -16 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.26 | ||
