HC7924FLHTP4SU轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：120 mm，外径：165 mm，厚度：22 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【F：18° 接触角】【LH：带润滑孔】【T：尼龙保持架】【P4：ISO 4级精度】【SU：单列万能配对】
H
C
7
9
2
4
F
L
H
T
P
4
S
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
24：内径：120 mm
F：18° 接触角
LH：带润滑孔
T：尼龙保持架
P4：ISO 4级精度
SU：单列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
24：
内径：120 mm
F：
18° 接触角
LH：
带润滑孔
T：
尼龙保持架
P4：
ISO 4级精度
SU：
单列万能配对

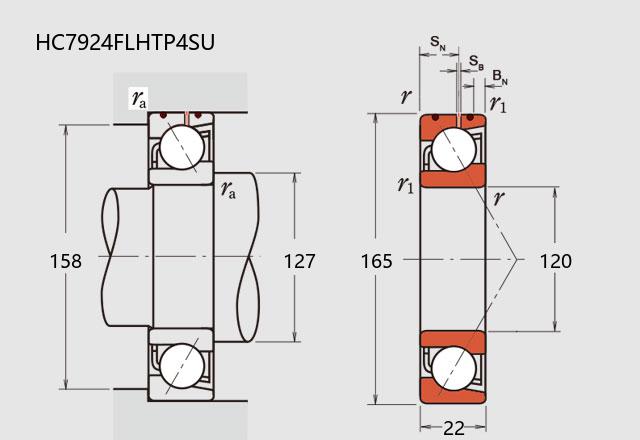

| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7924FLHTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 165 |
| 厚度（单列） | B | 22 |
| 厚度（多列） | T | - |
| BN | - | |
| SN | - | |
| SB | 0.5 | |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 54 |
| 基本额定静载荷 | C0r | 50 |
| 极限载荷(KN) | ||
| 轴向-单个 | 49 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.8 | |
| 作用点(mm) | ||
| a | 34.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 12700 |
| 油润滑 | Oil | 19700 |
| 安装尺寸(mm) | ||
| da(min) | 127 | |
| Da(max) | 158 | |
| Db(max) | 160 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 460 |
| 中预紧 | M | 1477 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 88 |
| 轻预紧 | L | 150 |
| 中预紧 | M | 234 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -12 |
| 中预紧 | M | -33 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.93 | ||
