HC7920ELRTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：140 mm，厚度：40 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【DU：双列万能配对】
HC7920ELRTP4DU是一款超高精密角接触球轴承，其基本参数为内径100mm、外径140mm、厚度40mm。该轴承结构设计适用于要求高旋转精度与稳定性的应用环境，其内圈和外圈的接触角经过优化，能够同时承受径向与轴向负荷。
采用陶瓷滚动体是该型号的重要特性，此类材料具有低密度、高硬度及耐温性优势，有助于降低高速运转时的离心力效应，减少摩擦温升。结合特殊保持架设计与表面处理工艺，进一步提升了高速工况下的动态性能。润滑方式采用油气润滑系统，通过精确控制的油雾输送，在高速旋转中形成有效润滑膜，同时辅助散热，延长使用寿命。
此类轴承主要应用于高转速主轴系统，如精密机床、电主轴及部分测量设备，满足P4级精度标准所规定的运行精度与刚性要求。选型时需综合考虑负载条件、转速范围及安装配合等因素，确保系统运行的协调性。
H
C
7
9
2
0
E
L
R
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
20：内径：100 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
20：
内径：100 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
DU：
双列万能配对
| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7920ELRTP4DU | |

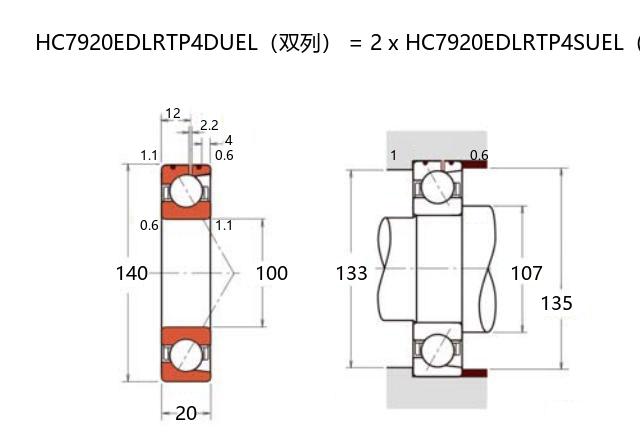

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | 40 |
| BN | 4 | |
| SN | 12 | |
| SB | 2.2 | |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 72 |
| 基本额定静载荷 | C0r | 64 |
| 极限载荷(KN) | ||
| 轴向-单个 | 40 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 38 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 13400 |
| 油润滑 | Oil | 20900 |
| 安装尺寸(mm) | ||
| da(min) | 107 | |
| Da(max) | 133 | |
| Db(max) | 135 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 585 |
| 中预紧 | M | 1311 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 135 |
| 轻预紧 | L | 247 |
| 中预紧 | M | 330 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.346 | ||
