HC7920FLRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：140 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【F：18° 接触角】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【SU：单列万能配对】
HC7920FLRTP4SU属于超高精密角接触球轴承，其设计专注于高转速与高刚性应用场景。该型号的基本尺寸为内径100毫米、外径140毫米、厚度20毫米，结构紧凑，适用于空间受限的精密装置。
作为精密角接触球轴承的一种，该产品采用陶瓷球作为滚动体，有助于降低高速运转时的离心力与惯性，减少摩擦升温，同时提升动态响应能力。油气润滑系统的设计可优化高速工况下的润滑效果，辅助散热并延长使用寿命。该轴承通常成对或组合安装，以实现较高的轴向与径向刚度，适合主轴、电主轴或高精度回转平台等设备。
该型号后缀表明其在精度等级、材料及润滑方式方面具备针对性设计，可在连续高速运转条件下保持稳定的性能表现。在机床、高速动力头等工业领域中，此类轴承有助于提升系统精度与效率。用户在选择时需结合具体载荷、转速及环境条件进行综合评估。
H
C
7
9
2
0
F
L
R
T
P
4
S
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
20：内径：100 mm
F：18° 接触角
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
SU：单列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
20：
内径：100 mm
F：
18° 接触角
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
SU：
单列万能配对

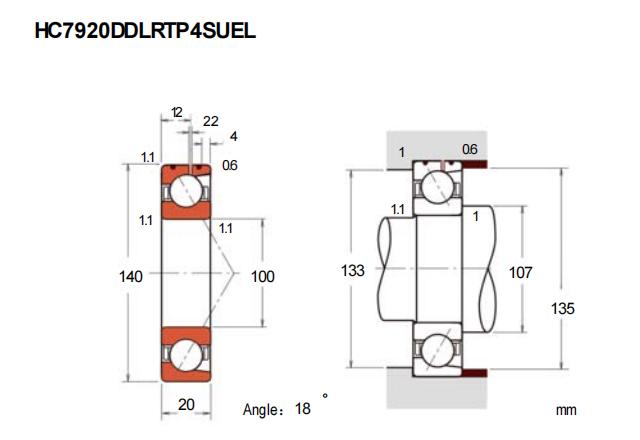

| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7920FLRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | - |
| BN | 4 | |
| SN | 12 | |
| SB | 2.2 | |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 38 |
| 基本额定静载荷 | C0r | 33.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 33 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.8 | |
| 作用点(mm) | ||
| a | 29.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 15000 |
| 油润滑 | Oil | 23400 |
| 安装尺寸(mm) | ||
| da(min) | 107 | |
| Da(max) | 133 | |
| Db(max) | 135 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 362 |
| 中预紧 | M | 1000 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 81 |
| 轻预紧 | L | 128 |
| 中预紧 | M | 189 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -26 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.673 | ||
