HC7914ELRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：70 mm，外径：100 mm，厚度：16 mm。
价格区间：￥2881.2 - ￥4373.25【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【SU：单列万能配对】
HC7914ELRTP4SU属于超高精密角接触球轴承系列，其结构设计主要满足高速运转与高精度应用需求。轴承内径为70毫米，外径100毫米，厚度16毫米，整体尺寸紧凑，适用于安装空间受限的精密系统。
该型号采用陶瓷球材料，能够有效降低高速旋转时的离心力，并减少摩擦热量积累。同时，油气润滑结构的设计有助于在高速工况下保持稳定的润滑膜，提升轴承的耐久性能。P4级精度确保了轴承在运转过程中的低振动与高回转精度，适用于对运动控制要求较高的场合。
此类轴承常见于精密机床主轴、高速电主轴及部分测量仪器中，能够在较高的转速范围内保持稳定的工作性能。通过优化的材料和润滑方式，其在高速条件下的温升控制和寿命表现较为突出，适用于长周期连续运行的工业环境。
H
C
7
9
1
4
E
L
R
T
P
4
S
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
14：内径：70 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
SU：单列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
14：
内径：70 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
SU：
单列万能配对

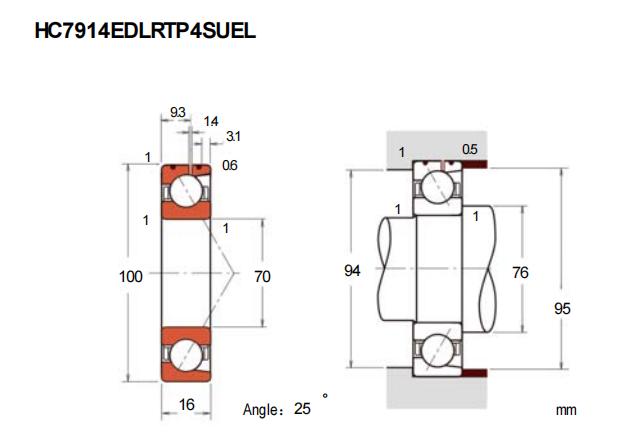

| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7914ELRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 100 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | - |
| BN | 3.1 | |
| SN | 9.3 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 20.4 |
| 基本额定静载荷 | C0r | 16.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 20.7 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 27.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 18900 |
| 油润滑 | Oil | 29500 |
| 安装尺寸(mm) | ||
| da(min) | 76 | |
| Da(max) | 94 | |
| Db(max) | 95 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 329 |
| 中预紧 | M | 693 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 94 |
| 轻预紧 | L | 180 |
| 中预紧 | M | 235 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -15 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.292 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| SKF 71914 ACEGA/HCP4AL轴承 超精密角接触球轴承E设计 |
SKF | 70 X 100 X 16 | 华东 | 意大利 | 40 | 4373.25 | ￥3498.6 | |
| FAG HC71914-EDLR-T-P4S-UL轴承 超精密角接触球轴承 |
FAG | 70 X 100 X 16 | 华东 | 德国 | 24 | 3488.31 | ￥3087 | |
| FAG HC71914-E-DLR-T-P4S-UL#E轴承 超精密角接触球轴承 |
FAG | 70 X 100 X 16 | 华中 | 20 | 3457.44 | ￥2881.2 | ||
| FAG HCB71914-EDLR-T-P4S-K5-UL轴承 超精密角接触球轴承 |
FAG | 70 X 100 X 16 | 东北 | 德国 | 2 | 3997.67 | ￥3601.5 | |
| FAG HCB71914-EDLR-T-P4S-UL轴承 超精密角接触球轴承 |
FAG | 70 X 100 X 16 | 华东 | 4 | 4339.92 | ￥3390.56 | ||
| 篇幅有限，仅显示五条，更多可点击：搜索，或者：深度搜索 | ||||||||
