HC7909ELRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：68 mm，厚度：12 mm。
价格区间：￥1749.3 - ￥2029.19【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【SU：单列万能配对】
HC7909ELRTP4SU属于超高精密角接触球轴承系列，其内径、外径和厚度分别为45mm、68mm与12mm，适用于对安装空间有严格要求的精密设备。该轴承采用陶瓷球作为滚动体，有效降低了高速运转时的离心力与惯性，提升了转速极限与动态性能。在润滑方式上，该型号设计为油气润滑结构，能够实现精准、稳定的润滑油供应，既减少摩擦温升，又能保持轴承腔内清洁，适用于长周期高速运转工况。
此类轴承主要针对高刚性、低发热及高运行精度要求的应用场景，常见于精密机床主轴、电主轴及高速动力装置等。由于选用陶瓷材料与优化的保持架设计，其抗咬合能力和耐磨性表现良好，有助于在连续高速运转中维持尺寸稳定性。需注意的是，实际应用中应配合适当的预紧与对中措施，以保障性能充分发挥。此类轴承在高速、高精密领域具有较好的适用性，但具体工况需结合整体系统设计综合评估。
H
C
7
9
0
9
E
L
R
T
P
4
S
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
09：内径：45 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
SU：单列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
09：
内径：45 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
SU：
单列万能配对
| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7909ELRTP4SU | |

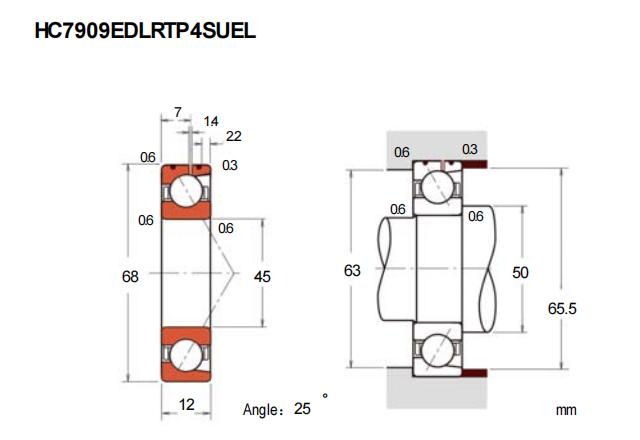

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 68 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | - |
| BN | 2.2 | |
| SN | 7 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 11.6 |
| 基本额定静载荷 | C0r | 8 |
| 极限载荷(KN) | ||
| 轴向-单个 | 9.85 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 19.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 28400 |
| 油润滑 | Oil | 44300 |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| Da(max) | 63 | |
| Db(max) | 65.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 265 |
| 中预紧 | M | 539 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 76 |
| 轻预紧 | L | 136 |
| 中预紧 | M | 177 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -15 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.111 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| SKF 71909 ACEGA/HCP4AL轴承 超精密角接触球轴承E设计 |
SKF | 45 X 68 X 12 | 华东 | 意大利 | 3 | 2029.19 | ￥1749.3 | |
