HC7024ELRTP4DB轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：120 mm，外径：180 mm，厚度：56 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【DB：双列背对背（ / \ ）配对】
H
C
7
0
2
4
E
L
R
T
P
4
D
B
H：高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
24：内径：120 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
DB：双列背对背（ / \ ）配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
24：
内径：120 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
DB：
双列背对背（ / \ ）配对
| 公称型号 | ||
| 品牌：CALOX | 油气润滑-高速陶瓷球型 | HC7024ELRTP4DB |

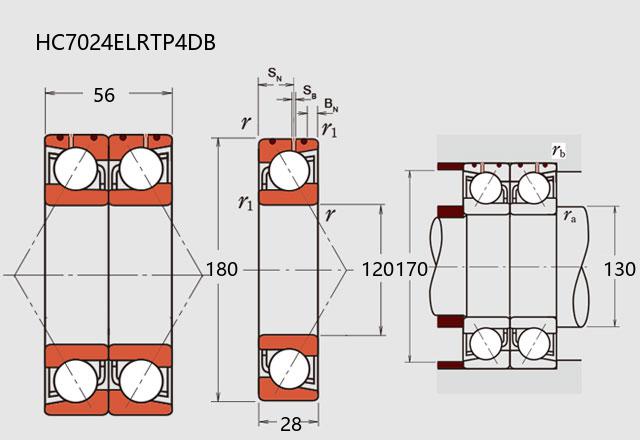

| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 180 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | 56 |
| 高可实测 | BN | 6 |
| SN | 16.2 | |
| SB | 2.2 | |
| 倒角尺寸 | r(min) | 2 |
| r1(min) | 1 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 91 |
| 基本额定静载荷 | C0r | 93 |
| 极限载荷(KN) | ||
| 轴向-单个 | 58 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 49 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 10700 |
| 油润滑 | Oil | 16700 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 130 |
| Da(max) | 170 | |
| Db(max) | 174 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 1125 |
| 中预紧 | M | 2286 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 160 |
| 轻预紧 | L | 367 |
| 中预紧 | M | 475 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -15 |
| 中预紧 | M | -26 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 高可推荐 | 方式 | <> |
| 列数 | 2 | |
| 重量(Kg) | ||
| 4.28 | ||
