HC7013ELRTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：65 mm，外径：100 mm，厚度：18 mm。
价格区间：￥2263.8 - ￥3763.67【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【SU：单列万能配对】
HC7013ELRTP4SU是一款适用于高精度场合的角接触球轴承，基本尺寸为内径65毫米、外径100毫米、厚度18毫米。该轴承属于超高精密类别，采用陶瓷球作为滚动体，有效降低高速运转时的离心力影响，同时提升整体刚性。结构设计优化了接触角与滚道精度，使其在高速条件下仍能保持稳定的旋转性能。
该型号适用于油气润滑系统，润滑介质能够充分进入轴承内部，形成有效油膜，降低摩擦与温升。陶瓷材料具备较低的密度和优良的抗磨损能力，有助于延长轴承在高速、高负荷工况下的使用寿命。此外，其套圈与滚动体经过精密加工与选配，进一步减少了运转中的振动与噪声。
此类轴承常见于精密机床主轴、高速电主轴及其他高转速旋转单元中，能够满足对刚性与精度均有较高要求的应用场景。在使用过程中需配合适当的预紧与润滑条件，以确保其性能得到充分发挥。
H
C
7
0
1
3
E
L
R
T
P
4
S
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
13：内径：65 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
SU：单列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
13：
内径：65 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
SU：
单列万能配对

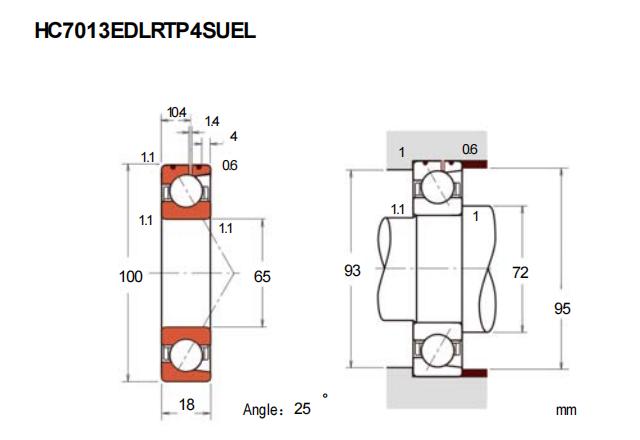

| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7013ELRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 65 |
| 外径 | D | 100 |
| 厚度（单列） | B | 18 |
| 厚度（多列） | T | - |
| BN | 4 | |
| SN | 10.4 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 15.5 |
| 基本额定静载荷 | C0r | 13.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 16.8 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 28 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 19400 |
| 油润滑 | Oil | 30400 |
| 安装尺寸(mm) | ||
| da(min) | 72 | |
| Da(max) | 93 | |
| Db(max) | 95 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 454 |
| 中预紧 | M | 952 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 100 |
| 轻预紧 | L | 215 |
| 中预紧 | M | 282 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -18 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.447 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| SKF 7013 ACEGA/HCLVQ253轴承 超精密角接触球轴承E设计 |
SKF | 65 X 100 X 18 | 华东 | 意大利 | 7 | 3075.68 | ￥2521.05 | |
| FAG HC7013-EDLR-T-P4S-UL#E轴承 超精密角接触球轴承 |
FAG | 65 X 100 X 18 | 华南 | 原产地 | 1 | 2843.51 | ￥2369.59 | |
| SKF 7013 ACEGA/HCP4AL轴承 超精密角接触球轴承E设计 |
SKF | 65 X 100 X 18 | 华东 | 意大利 | 1 | 3763.67 | ￥2963.52 | |
| FAG HC7013EDLR.T.P4S.UL轴承 超精密角接触球轴承 |
FAG | 65 X 100 X 18 | 华东 | 德国 | 2 | 2897.66 | ￥2263.8 | |
