HC7009ELRTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：75 mm，厚度：32 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【LR：带润滑孔+O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【DU：双列万能配对】
HC7009ELRTP4DU是一款超高精密角接触球轴承，其基本尺寸为内径45mm、外径75mm、厚度32mm。该轴承采用陶瓷球设计，具备较低的密度和优异的刚性，有助于减少高速运转时的离心力，提升动态性能。结构上通常采用15度或25度接触角设计，能够同时承受径向和轴向载荷，适用于高转速及高刚性要求的工况。
该型号专为油气润滑系统优化，良好的润滑条件有助于维持低温升和稳定运行，延长轴承在高速环境下的使用寿命。套圈及滚动体选用高品质钢材，配合精密的P4级制造公差，确保运转平稳性与位置精度。这类轴承常见于机床主轴、电主轴及高速传动系统等场合，能够满足高效率与高精度的传动需求。
在安装时需注意预紧力和配合公差的选择，合理的配置有助于发挥其性能潜力。维护中应定期检查润滑状态及工作温度，以保障长期运行的可靠性。
H
C
7
0
0
9
E
L
R
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
09：内径：45 mm
E：接触角 25°
LR：带润滑孔+O型圈
T：尼龙保持架
P4：ISO 4级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
09：
内径：45 mm
E：
接触角 25°
LR：
带润滑孔+O型圈
T：
尼龙保持架
P4：
ISO 4级精度
DU：
双列万能配对

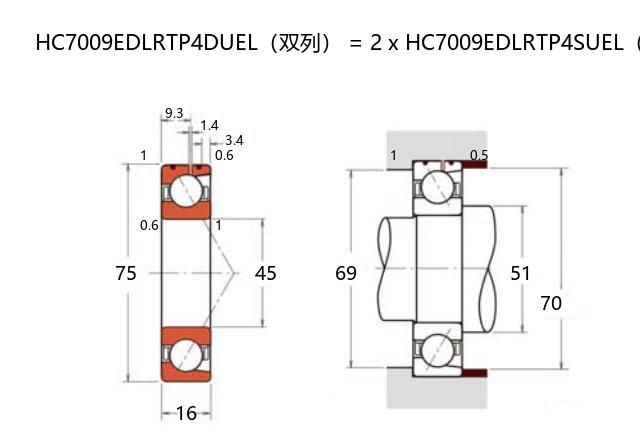

| 公称型号 | ||
| 油气润滑-高速陶瓷球型 | HC7009ELRTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 75 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | 32 |
| BN | 3.4 | |
| SN | 9.3 | |
| SB | 1.4 | |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 22.4 |
| 基本额定静载荷 | C0r | 16.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 10.1 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 21.8 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 26700 |
| 油润滑 | Oil | 41700 |
| 安装尺寸(mm) | ||
| da(min) | 51 | |
| Da(max) | 69 | |
| Db(max) | 70 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 285 |
| 中预紧 | M | 590 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 82 |
| 轻预紧 | L | 150 |
| 中预紧 | M | 197 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -15 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.492 | ||
