HS7920CLRTP4SU轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】

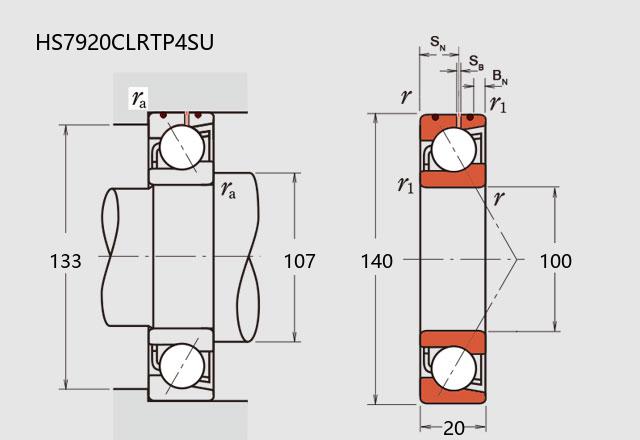

基本尺寸：内径：100 mm，外径：140 mm，厚度：20 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球型】后缀列表：【C：接触角 15°】【LR：带润滑孔和O型圈】【T：尼龙保持架】【P4：ISO 4级精度】【SU：单个万能组合】
H
S
7
9
2
0
C
L
R
T
P
4
S
U
H：高转速
S：小球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
20：内径：100 mm
C：接触角 15°
LR：带润滑孔和O型圈
T：尼龙保持架
P4：ISO 4级精度
SU：单个万能组合
H：
高转速
S：
小球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
20：
内径：100 mm
C：
接触角 15°
LR：
带润滑孔和O型圈
T：
尼龙保持架
P4：
ISO 4级精度
SU：
单个万能组合
| 公称型号 | ||
| 油气润滑-高速小球型 | HS7920CLRTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | - |
| BN | 4 | |
| SN | 12 | |
| SB | 2.2 | |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 39 |
| 基本额定静载荷 | C0r | 31.5 |
| 极限载荷(KN) | ||
| 轴向-单个 | 50.5 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 8.5 | |
| 作用点(mm) | ||
| a | 26.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 13300 |
| 油润滑 | Oil | 20500 |
| 安装尺寸(mm) | ||
| da(min) | 107 | |
| Da(max) | 133 | |
| Db(max) | 135 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 329 |
| 中预紧 | M | 879 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 72 |
| 轻预紧 | L | 111 |
| 中预紧 | M | 162 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -26 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.77 | ||
