XCS7921ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：105 mm，外径：145 mm，厚度：40 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球】【S：密封型】后缀列表：【E：25° 接触角】【T：聚酰胺保持架】【P4：ISO 4级精度】【DU：双列万能配对】
XCS7921ETP4DU型轴承属于超高精密角接触球轴承系列，其结构采用陶瓷球材质并配备密封装置，适用于高转速及高精度工况。该型号内径为105毫米，外径145毫米，厚度40毫米，尺寸设计兼顾刚性需求与空间限制。
在材料方面，陶瓷球的运用降低了高速运转时的离心力效应，有助于减少摩擦温升，同时提升动态响应性能。密封结构可有效控制润滑剂逸散并阻挡外部污染物，延长轴承在严苛环境下的使用寿命。此类轴承常见于精密机床主轴、高速电主轴及测量仪器等设备，能够满足连续高速运转下的稳定性要求。
由于采用角接触设计，该轴承可同时承受径向与轴向复合载荷，接触角的优化使轴向承载能力进一步提升。在安装时需注意预紧力调整及配合公差，以确保实际工况中的运行精度。维护时应根据实际负载条件选择专用润滑脂，并定期监测振动状态，从而维持其长期性能稳定性。
X
C
S
7
9
2
1
E
T
P
4
D
U
X：超高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
21：内径：105 mm
E：25° 接触角
T：聚酰胺保持架
P4：ISO 4级精度
DU：双列万能配对
X：
超高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
21：
内径：105 mm
E：
25° 接触角
T：
聚酰胺保持架
P4：
ISO 4级精度
DU：
双列万能配对
| 公称型号 | ||
| 超高速陶瓷球密封型 | XCS7921ETP4DU | |

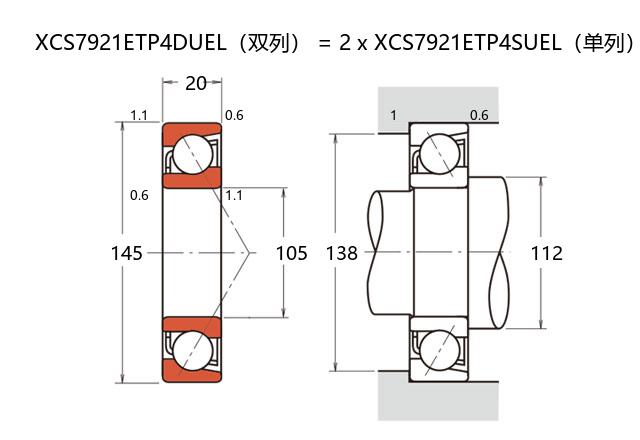

| 主要尺寸(mm) | ||
| 内径 | d | 105 |
| 外径 | D | 145 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | 40 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 74 |
| 基本额定静载荷 | C0r | 67 |
| 极限载荷(KN) | ||
| 轴向-单个 | 42 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 39.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 15200 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 112 | |
| Da(max) | 138 | |
| Db(max) | 140 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 602 |
| 中预紧 | M | 1355 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 139 |
| 轻预紧 | L | 256 |
| 中预紧 | M | 343 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.64 | ||
