XCS72917FTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

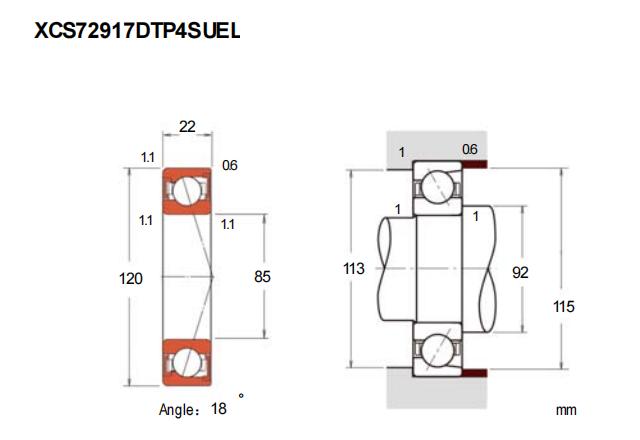

基本尺寸：内径：85 mm，外径：120 mm，厚度：22 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：ISO 4级精度】【SU：单列万能配对】
XCS72917FTP4SU是一款超高精密角接触球轴承，其内径为85毫米，外径120毫米，厚度22毫米。该轴承属于超高速陶瓷球密封型设计，采用混合陶瓷球结构，有助于降低高速运转时的离心力与摩擦热，提升转速极限并保持良好的动态性能。密封结构可有效防止污染物侵入并保留润滑剂，延长轴承在苛刻工况下的使用寿命。
该型号轴承适用于高转速、高刚性要求的应用场景，常见于精密机床主轴、电主轴及高速传动系统。其材料与工艺设计有助于抑制温升，维持运转精度，同时提供稳定的轴向与径向承载能力。采用精密P4级公差，确保在高速旋转条件下的平稳性与低振动表现。由于采用陶瓷球与优化的保持架设计，该轴承在润滑条件受限或高速连续运行场合中表现出良好的适应性，能够满足现代精密装备对长寿命与高可靠性的需求。
X
C
S
7
2
9
1
7
F
T
P
4
S
U
X：超高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
9：直径系列：超轻 19 系列
17：内径：85 mm
F：18° 接触角
T：聚酰胺保持架
P4：ISO 4级精度
SU：单列万能配对
X：
超高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
9：
直径系列：超轻 19 系列
17：
内径：85 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
ISO 4级精度
SU：
单列万能配对
| 公称型号 | ||
| 超高速陶瓷球密封型 | XCS72917FTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 85 |
| 外径 | D | 120 |
| 厚度（单列） | B | 22 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 29.4 |
| 基本额定静载荷 | C0r | 25.1 |
| 极限载荷(KN) | ||
| 轴向-单个 | 24.8 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.8 | |
| 作用点(mm) | ||
| a | 27.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 20500 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 92 | |
| Da(max) | 113 | |
| Db(max) | 115 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 214 |
| 中预紧 | M | 749 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 61 |
| 轻预紧 | L | 102 |
| 中预紧 | M | 164 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -24 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.554 | ||
