XCS72909FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：68 mm，厚度：28 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：ISO 4级精度】【DU：双列万能配对】
XCS72909FTP4DU是一款超高精密角接触球轴承，采用超高速陶瓷球与密封结构设计。其基本尺寸为内径45毫米、外径68毫米、厚度28毫米，适配于对空间和精度有严格要求的应用场景。该轴承的陶瓷球材料具有低密度、高硬度特性，有助于减少高速运转时的离心力，降低摩擦温升，同时提升动态响应能力。
在结构方面，轴承采用精密角接触设计，能够同时承受径向和轴向载荷，尤其适用于高速主轴、精密机床及高刚性旋转系统。密封结构可有效防止污染物侵入，延长轴承在苛刻环境下的使用寿命。此外，该型号在预紧力和游隙方面进行了优化，可在高速条件下保持稳定的回转精度。
此类轴承常见于数控加工中心、电主轴及高精度仪器中，能够满足高速、低温和低振动等方面的综合需求。其材料和结构特点使其在长期高速运转中仍能维持良好的性能一致性，适合需要高可靠性和精密控制的工业领域。
X
C
S
7
2
9
0
9
F
T
P
4
D
U
X：超高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
9：直径系列：超轻 19 系列
09：内径：45 mm
F：18° 接触角
T：聚酰胺保持架
P4：ISO 4级精度
DU：双列万能配对
X：
超高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
9：
直径系列：超轻 19 系列
09：
内径：45 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
ISO 4级精度
DU：
双列万能配对

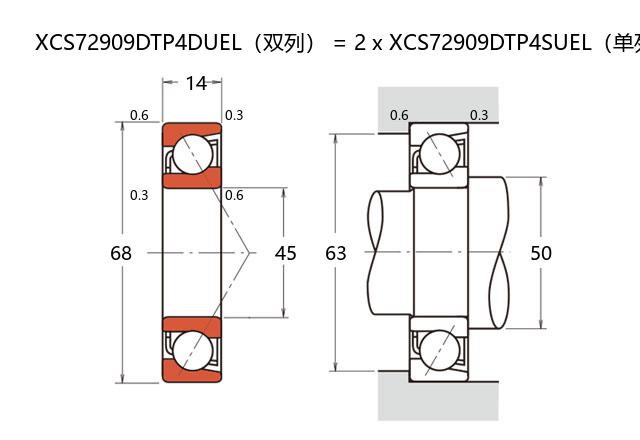

| 公称型号 | ||
| 超高速陶瓷球密封型 | XCS72909FTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 68 |
| 厚度（单列） | B | 14 |
| 厚度（多列） | T | 28 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 24.2 |
| 基本额定静载荷 | C0r | 16.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 8.1 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.6 | |
| 作用点(mm) | ||
| a | 16.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 37200 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| Da(max) | 63 | |
| Db(max) | 65.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 168 |
| 中预紧 | M | 335 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 46 |
| 轻预紧 | L | 72 |
| 中预紧 | M | 95 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -16 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.256 | ||
