XCS72015ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】

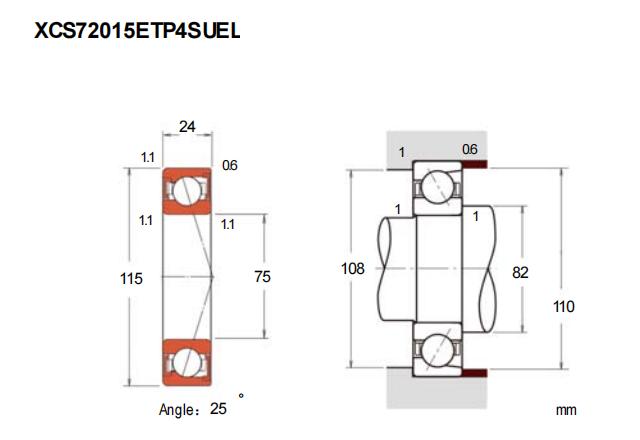

基本尺寸：内径：75 mm，外径：115 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球】【S：密封型】后缀列表：【E：25° 接触角】【T：聚酰胺保持架】【P4：ISO 4级精度】【SU：单列万能配对】
XCS72015ETP4SU属于超高精密角接触球轴承系列，其设计聚焦于高速运转工况下的稳定表现。该型号具备75mm内径、115mm外径及24mm厚度，结构紧凑且承载布局经过优化。选用陶瓷球作为滚动体有助于降低高速旋转时的离心力效应，同时对摩擦温升产生一定抑制作用。
轴承采用接触式密封结构，在常见工况下可减少润滑剂泄漏及外部污染物侵入。套圈与滚动体经精细加工，配合预载荷调整工艺，有助于维持运行精度。此类部件多见于电主轴、高速主轴单元等对旋转精度和转速有较高要求的设备中。
在润滑条件适当、安装准确的前提下，该型号能够支撑较高的轴向与径向联合载荷。采用脂润滑或油润滑方式均可适应不同工况需求。针对高速应用场景，建议配合合适的润滑系统与冷却措施，以发挥其综合性能。
X
C
S
7
2
0
1
5
E
T
P
4
S
U
X：超高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
0：直径系列：超轻 10 系列
15：内径：75 mm
E：25° 接触角
T：聚酰胺保持架
P4：ISO 4级精度
SU：单列万能配对
X：
超高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
0：
直径系列：超轻 10 系列
15：
内径：75 mm
E：
25° 接触角
T：
聚酰胺保持架
P4：
ISO 4级精度
SU：
单列万能配对
| 公称型号 | ||
| 超高速陶瓷球密封型 | XCS72015ETP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 75 |
| 外径 | D | 115 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 21.6 |
| 基本额定静载荷 | C0r | 19 |
| 极限载荷(KN) | ||
| 轴向-单个 | 23.7 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 33.9 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 20000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 82 | |
| Da(max) | 108 | |
| Db(max) | 110 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 579 |
| 中预紧 | M | 1199 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 103 |
| 轻预紧 | L | 238 |
| 中预紧 | M | 311 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -12 |
| 中预紧 | M | -21 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.764 | ||
