XCS72014FTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：70 mm，外径：110 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：ISO 4级精度】【SU：单列万能配对】
XCS72014FTP4SU属于超高精密角接触球轴承系列，采用陶瓷球材质并配备接触式密封结构。其基本尺寸为内径70毫米、外径110毫米、厚度24毫米，折合英制尺寸约为内径2.7559英寸、外径4.3307英寸、厚度0.9449英寸。这类轴承的设计重点在于优化高速工况下的动态性能，通过轻量化陶瓷球降低离心力影响，结合特殊保持架设计与润滑方案，可适应较高转速需求。
密封结构有助于在复杂工况中维持润滑稳定性，同时减少污染物侵入。此类轴承常见于精密机床主轴、电主轴等对旋转精度和转速有较高要求的领域。其选型需结合具体载荷条件、温升控制及系统刚度等因素综合评估，不同应用场景下的性能表现可能存在差异。建议在使用前参考技术手册中的润滑要求与安装规范，以确保设备匹配性。
X
C
S
7
2
0
1
4
F
T
P
4
S
U
X：超高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
0：直径系列：超轻 10 系列
14：内径：70 mm
F：18° 接触角
T：聚酰胺保持架
P4：ISO 4级精度
SU：单列万能配对
X：
超高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
0：
直径系列：超轻 10 系列
14：
内径：70 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
ISO 4级精度
SU：
单列万能配对

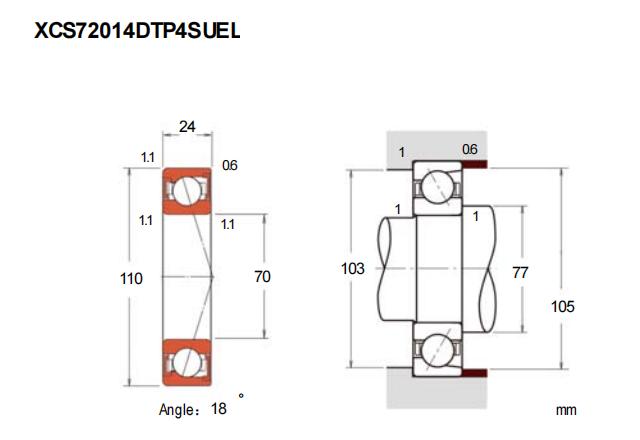

| 公称型号 | ||
| 超高速陶瓷球密封型 | XCS72014FTP4SU | |
| 主要尺寸(mm) | ||
| 内径 | d | 70 |
| 外径 | D | 110 |
| 厚度（单列） | B | 24 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 22.3 |
| 基本额定静载荷 | C0r | 18.9 |
| 极限载荷(KN) | ||
| 轴向-单个 | 18.8 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 26.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 23400 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 77 | |
| Da(max) | 103 | |
| Db(max) | 105 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 262 |
| 中预紧 | M | 582 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 60 |
| 轻预紧 | L | 108 |
| 中预紧 | M | 147 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.724 | ||
