XCS706CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：6 mm，外径：17 mm，厚度：12 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球】【S：密封型】后缀列表：【C：接触角 15°】【T：聚酰胺保持架】【P4：ISO 4级精度】【DU：双列万能配对】
XCS706CTP4DU型轴承属于超高精密角接触球轴承系列，其结构设计适用于高速运转工况。该型号内径为6毫米，外径17毫米，厚度12毫米，尺寸规格符合精密设备的空间限制要求。采用陶瓷球材料可降低高速旋转时的离心力效应，配合特殊密封结构有效控制润滑剂泄漏并阻隔外部污染物。
该系列轴承在保持架设计、沟道精度及表面处理等方面进行了优化，使轴承在高速运转时仍能维持稳定的刚性表现。接触角设计赋予其轴向与径向复合载荷承载能力，常见于需要同时承受双向载荷的精密传动场景。密封结构在延长润滑周期的同时，也提升了轴承在复杂环境下的运行可靠性。
此类轴承多应用于高转速主轴系统、精密仪器等对旋转精度和温升控制有严格要求的领域。在合理选型与规范安装条件下，可满足现代工业设备对高转速、低能耗及长寿命的综合需求。使用过程中需注意配合公差选择与润滑维护，以充分发挥其性能特点。
X
C
S
7
0
6
C
T
P
4
D
U
X：超高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
6：内径代号，内径：6 mm
C：接触角 15°
T：聚酰胺保持架
P4：ISO 4级精度
DU：双列万能配对
X：
超高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
6：
内径代号，内径：6 mm
C：
接触角 15°
T：
聚酰胺保持架
P4：
ISO 4级精度
DU：
双列万能配对

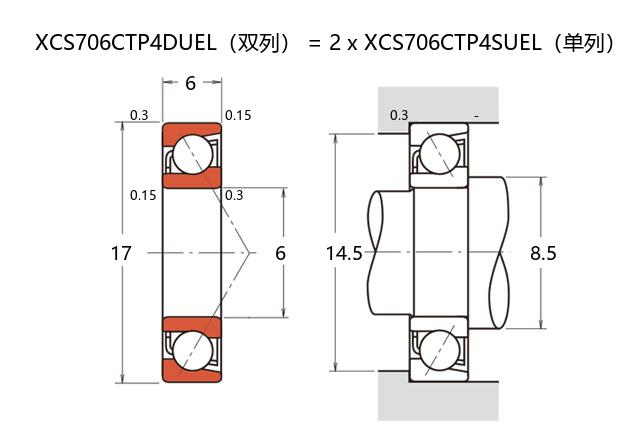

| 公称型号 | ||
| 超高速陶瓷球密封型 | XCS706CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 6 |
| 外径 | D | 17 |
| 厚度（单列） | B | 6 |
| 厚度（多列） | T | 12 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 2.7 |
| 基本额定静载荷 | C0r | 0.85 |
| 极限载荷(KN) | ||
| 轴向-单个 | 0.345 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 6.6 | |
| 作用点(mm) | ||
| a | 4.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 192000 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 8.5 | |
| Da(max) | 14.5 | |
| Db(max) | - | |
| ra(max) | 0.3 | |
| rb(max) | - | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 2.1 |
| 轻预紧 | L | 5.4 |
| 中预紧 | M | 15 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 5.4 |
| 轻预紧 | L | 7.6 |
| 中预紧 | M | 11 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 9 |
| 轻预紧 | L | 7 |
| 中预紧 | M | 3 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.012 | ||
