XC7924CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：120 mm，外径：165 mm，厚度：44 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
X
C
7
9
2
4
C
T
P
4
D
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
24：内径：120 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
24：
内径：120 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 品牌：CALOX | 超高速陶瓷球型 | XC7924CTP4DU |

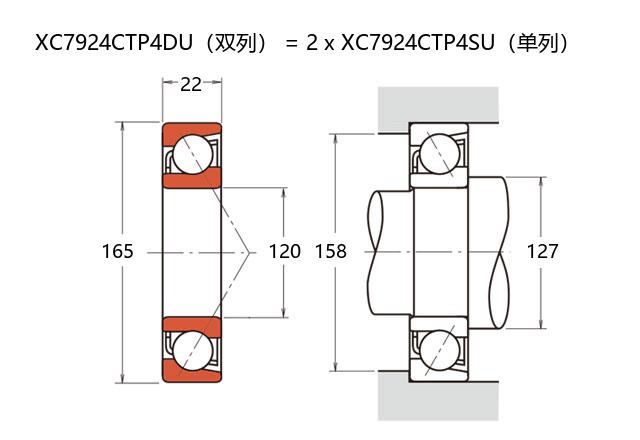

| 主要尺寸(mm) | ||
| 内径 | d |
120 |
| 外径 | D |
165 |
| 厚度（单列） | B |
22 |
| 厚度（多列） | T |
44 |
| 倒角尺寸 | r(min) | 1.1 |
| r1(min) | 0.6 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 113.4 |
| 基本额定静载荷 | C0r | 105 |
| 极限载荷(KN) | ||
| 轴向-单个 | 49 | |
| 接触角 | ||
| 度 | ° |
15 |
| 系数 | ||
| fo | 10 | |
| 作用点(mm) | ||
| a | 34 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 14800 |
| 油润滑 | Oil | 23200 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 127 |
| Da(max) | 158 | |
| Db(max) | 160 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 460 |
| 中预紧 | M | 1477 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 88 |
| 轻预紧 | L | 150 |
| 中预紧 | M | 234 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -12 |
| 中预紧 | M | -33 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 高可推荐 | 方式 | 万能 |
| 列数 | 2 | |
| 重量(Kg) | ||
| 2.4 | ||
