XC7906FTP4DU轴承尺寸、参数、图纸、互换、价格

XC7906FTP4DU轴承

类型:【超高精密轴承 - 精密角接触球轴承】

基本尺寸:内径:30 mm,外径:47 mm,厚度:18 mm。

价格区间:¥0 - ¥0【详情】

前缀列表:【X:超高转速】【C:陶瓷球型】后缀列表:【F:接触角 18°】【T:聚酰胺尼龙保持架】【P4:P4 级精度】【DU:两个万能组合】

XC7906FTP4DU轴承介绍

XC7906FTP4DU是一款超高精密角接触球轴承,适用于对精度和转速有严格要求的工况。其内径为30毫米,外径47毫米,厚度18毫米,结构紧凑且尺寸稳定。该轴承采用陶瓷球作为滚动体,相比传统钢球具有更低的密度和更高的硬度,有效减小高速运转时的离心力,降低摩擦温升。优化的接触角设计与精密加工工艺进一步提升了轴向和径向载荷的承载能力,同时确保运转平稳性。

在润滑方面,该型号采用高性能润滑脂,能适应较宽的温度范围并延长维护周期。典型应用场景包括高转速电主轴、精密仪器主轴及高精度旋转工作台等设备。由于材料与结构的特殊性,安装时需注意配合公差与预紧力的控制,以避免影响性能表现。这类轴承在实际使用中需结合具体工况条件进行选型评估,确保其性能得到充分发挥。

XC7906FTP4DU轴承前后缀、代号系统
X
C
7
9
0
6
F
T
P
4
D
U
X:超高转速
C:陶瓷球型
7:精密角接触球轴承
9:尺寸系列:超轻 19 系列
06:内径:30 mm
F:接触角 18°
T:聚酰胺尼龙保持架
P4:P4 级精度
DU:两个万能组合
X:
超高转速
C:
陶瓷球型
7:
精密角接触球轴承
9:
尺寸系列:超轻 19 系列
06:
内径:30 mm
F:
接触角 18°
T:
聚酰胺尼龙保持架
P4:
P4 级精度
DU:
两个万能组合
XC7906FTP4DU轴承尺寸、参数、图纸
公称型号
超高速陶瓷球型XC7906FTP4DU
主要尺寸(mm)
内径d30
外径D47
厚度(单列)B9
厚度(多列)T18
倒角尺寸r(min)0.3
倒角尺寸r1(min)0.15
额定载荷(KN)
基本额定动载荷Cr12.6
基本额定静载荷C0r7.8
极限载荷(KN)
轴向-单个3.8
接触角
°18
系数
fo10.5
作用点(mm)
a10.8
限制速度(rpm)
脂润滑Grease54600
油润滑Oil85800
安装尺寸(mm)
da(min)32.5
Da(max)44.5
Db(max)45.8
ra(max)0.3
rb(max)0.15
预紧力(N)-DU/DB/DF
微预紧EL25
轻预紧L112
中预紧M224
重预紧H-
轴承刚度(N/μm)-DU/DB/DF
微预紧EL31
轻预紧L55
中预紧M73
重预紧H-
测量轴向游隙(μm)
微预紧EL0
轻预紧L-8
中预紧M-15
重预紧H-
轴承组合
方式万能
列数2
重量(Kg)
0.088

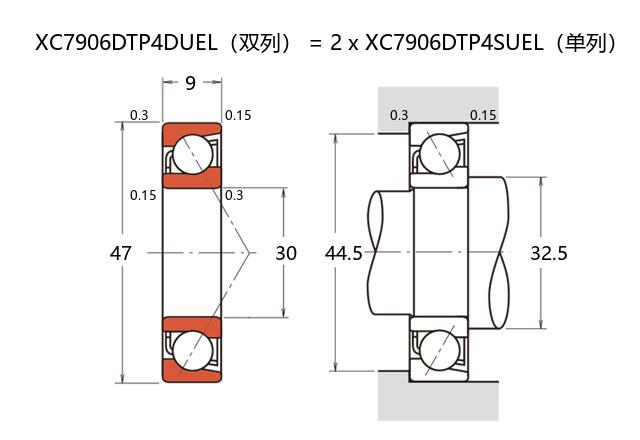

尺寸图
