XC7900CTP4DU轴承尺寸、参数、图纸、互换、价格

XC7900CTP4DU轴承

类型：【超高精密轴承 - 精密角接触球轴承】

基本尺寸：内径：10 mm，外径：22 mm，厚度：12 mm。

价格区间：￥0 - ￥0【详情】

前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】

XC7900CTP4DU轴承介绍

XC7900CTP4DU是一款精密角接触球轴承，属于超高精密轴承类别。该型号轴承的内径为10毫米，外径22毫米，厚度12毫米，尺寸规格紧凑，适用于空间受限的高精度应用场景。

该轴承采用陶瓷球设计，归类于超高速陶瓷球型-XC系列。陶瓷材料具有较低的密度和较高的硬度，有助于减少高速运转时的离心力，降低摩擦温升，从而提升转速性能。角接触结构可同时承受径向和轴向载荷，适用于需要较高刚性和精度的配置。

在应用方面，XC7900CTP4DU常见于高转速主轴、精密仪器及小型化驱动系统中。其设计有助于维持运转平稳性，减少振动和噪音，可能对设备长期精度保持产生积极影响。此类轴承在安装时需注意预紧力和润滑条件，以充分发挥其性能特点。

整体而言，该型号轴承体现了在材料与结构上的优化考虑，为精密机械领域提供了一种可行的支承解决方案。

XC7900CTP4DU轴承前后缀、代号系统

X：超高转速

C：陶瓷球型

7：精密角接触球轴承

9：尺寸系列：超轻 19 系列

00：内径：10 mm

C：接触角 15°

T：聚酰胺尼龙保持架

P4：P4 级精度

DU：两个万能组合

X：

超高转速

C：

陶瓷球型

7：

精密角接触球轴承

9：

尺寸系列：超轻 19 系列

00：

内径：10 mm

C：

接触角 15°

T：

聚酰胺尼龙保持架

P4：

P4 级精度

DU：

两个万能组合

XC7900CTP4DU轴承尺寸、参数、图纸

公称型号
	超高速陶瓷球型	XC7900CTP4DU
主要尺寸(mm)
内径	d	10
外径	D	22
厚度（单列）	B	6
厚度（多列）	T	12
倒角尺寸	r(min)	0.3
倒角尺寸	r1(min)	0.15
额定载荷(KN)
基本额定动载荷	Cr	3.56
基本额定静载荷	C0r	1.37
极限载荷(KN)
轴向-单个		0.56
接触角
度	°	15
系数
	fo	7.4
作用点(mm)
	a	5.1
限制速度(rpm)
脂润滑	Grease	138000
油润滑	Oil	188000
安装尺寸(mm)
	da(min)	12.5
	Da(max)	19.5
	Db(max)	20.8
	ra(max)	0.3
	rb(max)	0.15
预紧力(N)-DU/DB/DF
微预紧	EL	4.5
轻预紧	L	13
中预紧	M	20
重预紧	H	-
轴承刚度(N/μm)-DU/DB/DF
微预紧	EL	9
轻预紧	L	13
中预紧	M	16
重预紧	H	-
测量轴向游隙(μm)
微预紧	EL	6
轻预紧	L	3
中预紧	M	1
重预紧	H	-
轴承组合
	方式	万能
	列数	2
重量(Kg)
		0.02

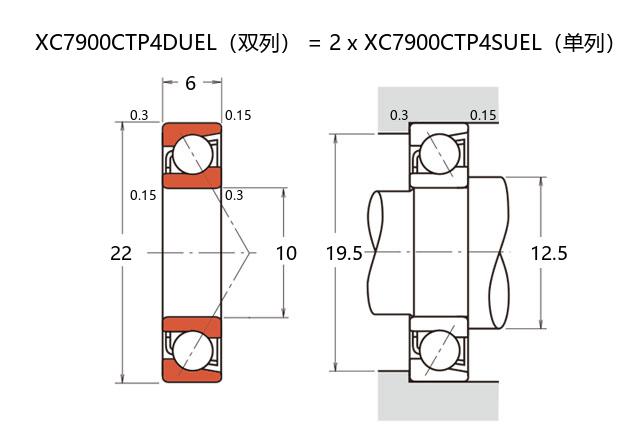

尺寸图
