XC708CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：8 mm，外径：22 mm，厚度：14 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【X：超高转速】【C：陶瓷球型】后缀列表：【C：接触角 15°】【T：聚酰胺尼龙保持架】【P4：P4 级精度】【DU：两个万能组合】
XC708CTP4DU是一款内径8mm、外径22mm、厚度14mm的超高精密角接触球轴承。该型号采用陶瓷球设计，有助于在高速运转条件下降低离心力影响，同时减少摩擦发热，提升动态性能。其结构兼顾轻量化与刚性需求，适用于对旋转精度和稳定性有较高要求的场合。
此类轴承通常配置聚酰亚胺保持架，配合优化的接触角与滚道几何形状，可承受复合方向的载荷。预紧力经过精密调整，确保在复杂工况下保持稳定的轴向与径向刚度。由于材料与工艺的特殊性，它在高速旋转时表现出良好的耐磨性与尺寸稳定性。
在应用层面，该型号常见于小型主轴、高转速电机及精密仪器设备中，满足紧凑空间内对低振动、低噪声运行的技术需求。设计时需注意润滑条件与安装配合精度，以充分发挥其性能优势。随着技术发展，此类轴承在提升设备效能方面持续发挥重要作用。
X
C
7
0
8
C
T
P
4
D
U
X：超高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
8：内径代号，内径：8 mm
C：接触角 15°
T：聚酰胺尼龙保持架
P4：P4 级精度
DU：两个万能组合
X：
超高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
8：
内径代号，内径：8 mm
C：
接触角 15°
T：
聚酰胺尼龙保持架
P4：
P4 级精度
DU：
两个万能组合

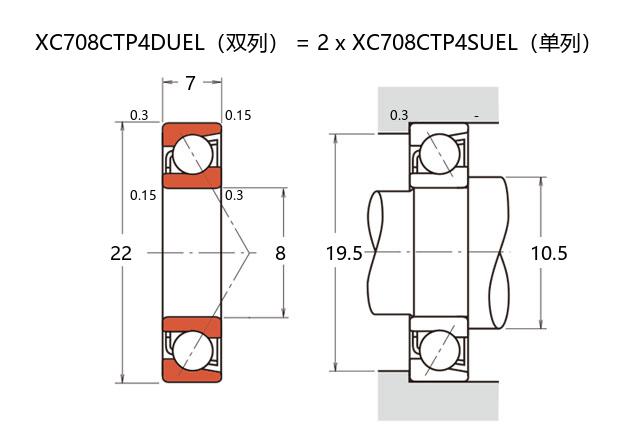

| 公称型号 | ||
| 超高速陶瓷球型 | XC708CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 8 |
| 外径 | D | 22 |
| 厚度（单列） | B | 7 |
| 厚度（多列） | T | 14 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 4.62 |
| 基本额定静载荷 | C0r | 1.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 0.66 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7 | |
| 作用点(mm) | ||
| a | 5.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 147000 |
| 油润滑 | Oil | 200000 |
| 安装尺寸(mm) | ||
| da(min) | 10.5 | |
| Da(max) | 19.5 | |
| Db(max) | - | |
| ra(max) | 0.3 | |
| rb(max) | - | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 5.9 |
| 轻预紧 | L | 11 |
| 中预紧 | M | 21 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 9 |
| 轻预紧 | L | 11 |
| 中预紧 | M | 15 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 6 |
| 轻预紧 | L | 4 |
| 中预紧 | M | 1 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.024 | ||
