HCS7915ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：75 mm，外径：105 mm，厚度：32 mm。
价格区间：￥9485.81 - ￥10813.82【详情】
前缀列表：【H：高转速】【C：陶瓷球】【S：密封型】后缀列表：【E：接触角 25°】【T：尼龙保持架】【P4：P4 级精度】【DU：双列万能配对】
HCS7915ETP4DU属于超高精密角接触球轴承系列，采用陶瓷小球和密封结构设计。其基本尺寸为内径75毫米、外径105毫米、厚度32毫米，适用于对刚性和空间有较高要求的应用场景。
该轴承的接触角经过优化，可同时承受径向和轴向载荷，具有良好的载荷分配特性。陶瓷小球材料有助于降低运转时的离心力效应，减少摩擦热量的产生，对提升转速性能起到积极作用。密封结构的加入为内部润滑剂提供了有效保护，降低了污染物侵入的可能性。
在运行特性方面，这种设计有利于维持稳定的预紧力，对抑制振动和噪声有较好效果。采用P4级精度标准，在旋转精度和运行平稳性方面表现出相应特性。合理的游隙配合与材料特性使其能够适应一定范围的温升变化。
此类轴承常见于中小型主轴系统、高转速电机及精密仪器等设备。在实际应用中需注意配合公差的选择，适当的安装方式与润滑条件对发挥其性能具有重要影响。合理的维护周期有助于保持轴承的长期运行稳定性。
H
C
S
7
9
1
5
E
T
P
4
D
U
H：高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
15：内径：75 mm
E：接触角 25°
T：尼龙保持架
P4：P4 级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
15：
内径：75 mm
E：
接触角 25°
T：
尼龙保持架
P4：
P4 级精度
DU：
双列万能配对

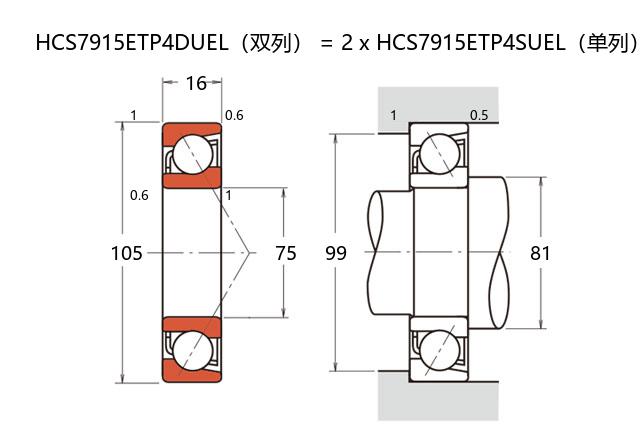

| 公称型号 | ||
| 高速陶瓷球密封型 | HCS7915ETP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 75 |
| 外径 | D | 105 |
| 厚度（单列） | B | 16 |
| 厚度（多列） | T | 32 |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 41.4 |
| 基本额定静载荷 | C0r | 34.8 |
| 极限载荷(KN) | ||
| 轴向-单个 | 21.7 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 29 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 17800 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 81 | |
| Da(max) | 99 | |
| Db(max) | 100 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 339 |
| 中预紧 | M | 718 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 97 |
| 轻预紧 | L | 187 |
| 中预紧 | M | 245 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -15 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.62 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| FAG HCS71915-E-T-P4S-DUL轴承 超精密角接触球轴承 |
FAG | 75 X 105 X 32 | 海外 | 6 | 10813.82 | ￥9485.81 | ||
