HCS72020FTP4DU轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：150 mm，厚度：60 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球】【S：密封型】后缀列表：【F：接触角 18°】【T：尼龙保持架】【P4：P4 级精度】【DU：双列万能配对】
HCS72020FTP4DU是一款精密角接触球轴承，属于超高精密轴承类别。其基本尺寸为内径100mm、外径150mm、厚度60mm，适用于对刚性和精度要求较高的场合。该轴承采用陶瓷小球材料，具备优异的耐磨性和抗腐蚀能力，同时通过特殊密封设计有效防止污染物侵入，延长使用寿命。
在结构设计上，该型号轴承的接触角经过优化，可同时承受径向和轴向载荷，尤其适合高速运转条件。由于采用轻质陶瓷材料，它有助于降低离心力对高速性能的影响，减少摩擦发热，维持运转稳定性。此类轴承常见于精密机床主轴、高速电主轴及测量仪器等设备，能够满足高转速、高刚性与低振动的要求。
需要注意的是，实际应用中需根据具体工况选择润滑方式和安装配合，错误的安装可能影响性能表现。此外，定期维护与检查对保持轴承精度至关重要。
H
C
S
7
2
0
2
0
F
T
P
4
D
U
H：高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
0：直径系列：超轻 10 系列
20：内径：100 mm
F：接触角 18°
T：尼龙保持架
P4：P4 级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
0：
直径系列：超轻 10 系列
20：
内径：100 mm
F：
接触角 18°
T：
尼龙保持架
P4：
P4 级精度
DU：
双列万能配对
| 公称型号 | ||
| 品牌：CALOX | 高速陶瓷球密封型 | HCS72020FTP4DU |

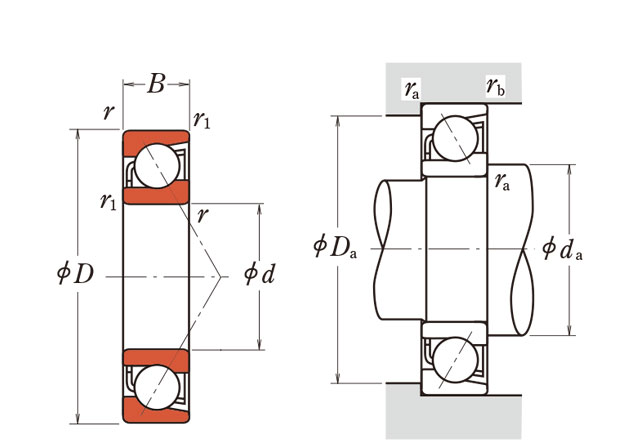

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 150 |
| 厚度（单列） | B | 30 |
| 厚度（多列） | T | 60 |
| 倒角尺寸 | r(min) | 1.5 |
| r1(min) | 1 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 72 |
| 基本额定静载荷 | C0r | 69 |
| 极限载荷(KN) | ||
| 轴向-单个 | 34 | |
| 接触角 | ||
| 度 | ° |
18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 35.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 14400 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 109 |
| Da(max) | 141 | |
| Db(max) | 144 | |
| ra(max) | 1.5 | |
| rb(max) | 0.8 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 389 |
| 中预紧 | M | 999 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 88 |
| 轻预紧 | L | 142 |
| 中预紧 | M | 205 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -24 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 高可推荐 | 方式 | 万能 |
| 列数 | 2 | |
| 重量(Kg) | ||
| 3.12 | ||
