HCS72013FTP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：65 mm，外径：100 mm，厚度：22 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球】【S：密封型】后缀列表：【F：接触角 18°】【T：尼龙保持架】【P4：P4 级精度】【SU：单个万能组合】
HCS72013FTP4SU属于超高精密角接触球轴承系列，其结构设计针对高速高精度工况优化。轴承内径为65毫米，外径100毫米，厚度22毫米，尺寸规格符合标准安装需求。该型号采用陶瓷小球作为滚动体，这种材料具有低密度、高硬度和耐腐蚀的特性，有助于降低高速运转时的离心力，减少摩擦发热。接触角设计使轴承能够同时承受径向和轴向联合载荷，特别适合需要高刚性和精确旋转的场合。
密封结构采用特殊聚合物材料与钢骨架复合而成，可有效防止润滑剂泄漏并阻挡外部污染物侵入，延长使用寿命。套圈及滚动体经过超精加工，配合P4级精度标准，保障了运转平稳性与定位精度。此类轴承常见于电主轴、精密机床主轴及高转速传动系统等设备中。在安装时需注意预紧力调整与润滑剂选型，以充分发挥其性能潜力。
H
C
S
7
2
0
1
3
F
T
P
4
S
U
H：高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
0：直径系列：超轻 10 系列
13：内径：65 mm
F：接触角 18°
T：尼龙保持架
P4：P4 级精度
SU：单个万能组合
H：
高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
0：
直径系列：超轻 10 系列
13：
内径：65 mm
F：
接触角 18°
T：
尼龙保持架
P4：
P4 级精度
SU：
单个万能组合
| 公称型号 | ||
| 高速陶瓷球密封型 | HCS72013FTP4SU | |

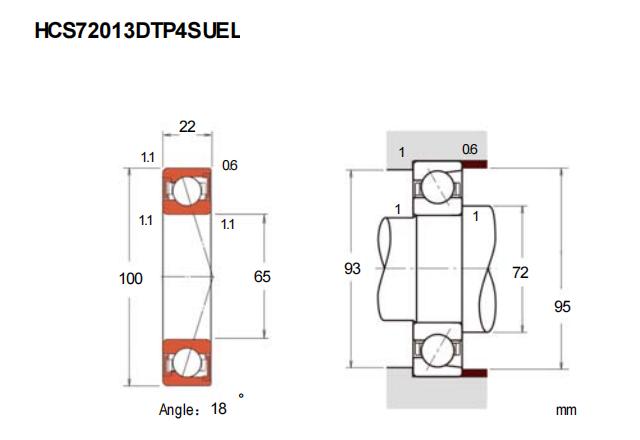

| 主要尺寸(mm) | ||
| 内径 | d | 65 |
| 外径 | D | 100 |
| 厚度（单列） | B | 22 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 16.2 |
| 基本额定静载荷 | C0r | 14.2 |
| 极限载荷(KN) | ||
| 轴向-单个 | 13.9 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 24.3 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 21900 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 72 | |
| Da(max) | 93 | |
| Db(max) | 95 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 141 |
| 中预紧 | M | 415 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 60 |
| 轻预紧 | L | 87 |
| 中预紧 | M | 131 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -5 |
| 中预紧 | M | -15 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.545 | ||
