HCS7021FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：105 mm，外径：160 mm，厚度：52 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球】【S：密封型】后缀列表：【F：接触角 18°】【T：尼龙保持架】【P4：P4 级精度】【DU：双列万能配对】
HCS7021FTP4DU型轴承属于超高精密角接触球轴承系列，其基本尺寸为内径105毫米、外径160毫米、厚度52毫米。该型号采用陶瓷小球材质，具备轻量化与高刚性特性，在高速运转条件下能有效降低离心力影响，延长使用寿命。密封结构设计提升了防尘与润滑保持能力，适用于存在微量杂质的工作环境。
此类轴承主要面向高转速、高刚性要求的应用场景，常见于精密机床主轴、电主轴及高精度回转平台等领域。其内部结构经过优化，能够同时承受径向与轴向联合载荷，在连续运转工况下保持稳定的精度表现。配合适当的预紧力和润滑方案，可进一步优化动态运行特性。
选型时需综合考虑载荷分布、转速范围及安装条件等因素，确保轴承性能得到充分发挥。维护过程中应注意润滑剂的清洁度与补充周期，以维持长期运行的可靠性。该规格轴承的开发体现了当前精密机械零部件向高性能、长寿命方向发展的趋势。
H
C
S
7
0
2
1
F
T
P
4
D
U
H：高转速
C：陶瓷球
S：密封型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
21：内径：105 mm
F：接触角 18°
T：尼龙保持架
P4：P4 级精度
DU：双列万能配对
H：
高转速
C：
陶瓷球
S：
密封型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
21：
内径：105 mm
F：
接触角 18°
T：
尼龙保持架
P4：
P4 级精度
DU：
双列万能配对
| 公称型号 | ||
| 高速陶瓷球密封型 | HCS7021FTP4DU | |

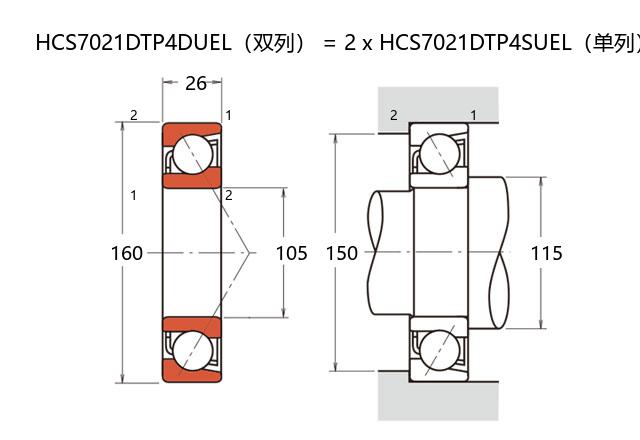

| 主要尺寸(mm) | ||
| 内径 | d | 105 |
| 外径 | D | 160 |
| 厚度（单列） | B | 26 |
| 厚度（多列） | T | 52 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 82 |
| 基本额定静载荷 | C0r | 79 |
| 极限载荷(KN) | ||
| 轴向-单个 | 39 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 34.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 13600 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 115 | |
| Da(max) | 150 | |
| Db(max) | 154 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 471 |
| 中预紧 | M | 1182 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 89 |
| 轻预紧 | L | 156 |
| 中预紧 | M | 222 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -12 |
| 中预紧 | M | -27 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 3.18 | ||
