HC7910FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：50 mm，外径：72 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【F：18° 接触角】【T：树脂保持架】【P4：ISO 4级精度】【DU：两个万能组合】
HC7910FTP4DU属于超高精密角接触球轴承系列，其结构采用陶瓷小球材料设计，具备轻量化与高刚性特点。该型号内径为50毫米，外径72毫米，厚度24毫米，尺寸规格符合高精度机械装备的安装需求。
此类轴承通过优化接触角与滚道几何形态，可同时承受径向与轴向复合载荷，适用于高速主轴及高精度旋转平台等场景。陶瓷材料的使用降低了运转过程中的惯性摩擦，有助于抑制温升并提升动态响应稳定性。在持续高速运转条件下，该设计能保持较低的振动噪声水平，延长使用寿命。
由于采用特殊热处理工艺与表面精加工技术，轴承组件的尺寸一致性较高，配合预紧力调节机制，可满足精密设备对轴向游隙的严苛要求。该型号常见于精密机床主轴、测量仪器及高效电机等领域，为旋转系统提供可靠支撑方案。
H
C
7
9
1
0
F
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
10：内径：50 mm
F：18° 接触角
T：树脂保持架
P4：ISO 4级精度
DU：两个万能组合
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
10：
内径：50 mm
F：
18° 接触角
T：
树脂保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速陶瓷球型 | HC7910FTP4DU | |

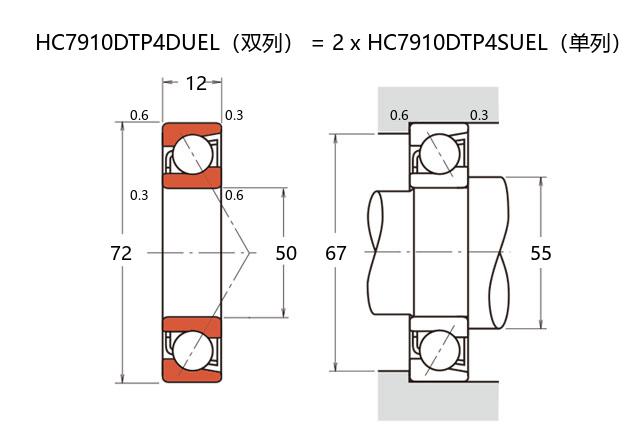

| 主要尺寸(mm) | ||
| 内径 | d | 50 |
| 外径 | D | 72 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | 24 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 25.6 |
| 基本额定静载荷 | C0r | 18.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 9.1 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.7 | |
| 作用点(mm) | ||
| a | 15.9 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 29600 |
| 油润滑 | Oil | 46000 |
| 安装尺寸(mm) | ||
| da(min) | 55 | |
| Da(max) | 67 | |
| Db(max) | 69.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 177 |
| 中预紧 | M | 359 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 78 |
| 中预紧 | M | 103 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -16 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.22 | ||
