HC7909ETP4DU轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】

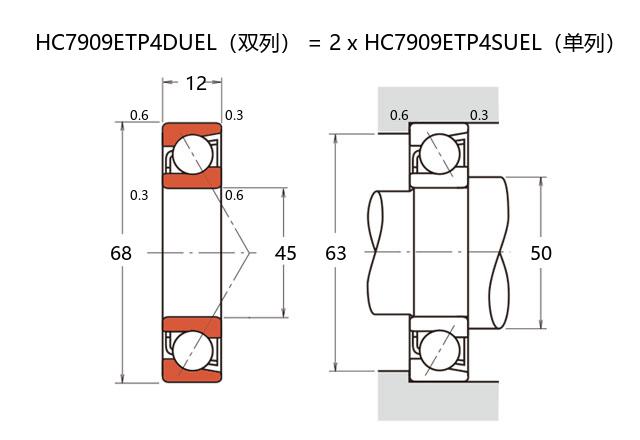

基本尺寸：内径：45 mm，外径：68 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【T：树脂保持架】【P4：ISO 4级精度】【DU：两个万能组合】
HC7909ETP4DU是一款超高精密角接触球轴承，采用陶瓷小球材料设计。其基本尺寸为内径45毫米、外径68毫米、厚度24毫米，适用于需要高刚性和精确定位的应用场景。该轴承属于精密角接触球轴承中的陶瓷小球型系列，具备较高的转速能力和耐磨损特性。
陶瓷材料的使用有助于减少高速运转时的离心力效应，同时提升抗腐蚀性能。在润滑条件良好的环境下，该型号轴承能维持稳定的动态性能，并适应中等偏高的轴向与径向复合载荷。由于接触角经过优化设计，它在承受单向推力时表现出良好的刚性。
这类轴承常见于高速主轴、精密仪器及高精度旋转平台等设备中。安装时需注意配合公差和预紧力调整，以确保长期运行的稳定性。维护过程中建议定期检查润滑状态，避免异常温升或振动。其结构设计兼顾了轻量化与强度需求，适合对空间和重量有限制的精密机械系统。
H
C
7
9
0
9
E
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
09：内径：45 mm
E：接触角 25°
T：树脂保持架
P4：ISO 4级精度
DU：两个万能组合
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
09：
内径：45 mm
E：
接触角 25°
T：
树脂保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 品牌：CALOX | 高速陶瓷球型 | HC7909ETP4DU |
| 主要尺寸(mm) | ||
| 内径 | d |
45 |
| 外径 | D |
68 |
| 厚度（单列） | B |
12 |
| 厚度（多列） | T |
24 |
| 倒角尺寸 | r(min) | 0.6 |
| r1(min) | 0.3 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 19.5 |
| 基本额定静载荷 | C0r | 13.1 |
| 极限载荷(KN) | ||
| 轴向-单个 | 9.85 | |
| 接触角 | ||
| 度 | ° |
25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 19.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 25000 |
| 油润滑 | Oil | 39000 |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 50 |
| Da(max) | 63 | |
| Db(max) | 65.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 265 |
| 中预紧 | M | 539 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 76 |
| 轻预紧 | L | 136 |
| 中预紧 | M | 177 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -15 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 高可推荐 | 方式 | 万能 |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.26 | ||
