HC7906ETP4SU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：30 mm，外径：47 mm，厚度：9 mm。
价格区间：￥1080.45 - ￥1328.95【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【E：接触角 25°】【T：树脂保持架】【P4：ISO 4级精度】【SU：单列万能配对】
HC7906ETP4SU是一款采用陶瓷小球材料的精密角接触球轴承，属于超高精密轴承系列。其内径为30毫米，外径为47毫米，厚度为9毫米，结构紧凑，适用于空间受限的精密机械系统。该轴承内外圈及滚动体选用氮化硅陶瓷材料，具备低密度、高硬度和优良的抗腐蚀性能，有助于减少高速运转时的离心力影响，降低摩擦温升。
得益于精密P4级制造标准，HC7906ETP4SU在预载荷调整和滚道几何精度方面表现稳定，能够承受双向轴向载荷及径向载荷的组合工况。此类轴承常见于高转速电主轴、精密机床主轴及测量仪器等场景，尤其适合在高速、低磨损及耐温变需求较高的环境中使用。陶瓷材料的绝缘特性使其在特殊工况下具备一定优势，同时润滑条件与配合公差需根据实际应用进行合理配置，以保障长期运行的可靠性。
H
C
7
9
0
6
E
T
P
4
S
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
06：内径：30 mm
E：接触角 25°
T：树脂保持架
P4：ISO 4级精度
SU：单列万能配对
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
06：
内径：30 mm
E：
接触角 25°
T：
树脂保持架
P4：
ISO 4级精度
SU：
单列万能配对
| 公称型号 | ||
| 高速陶瓷球型 | HC7906ETP4SU | |

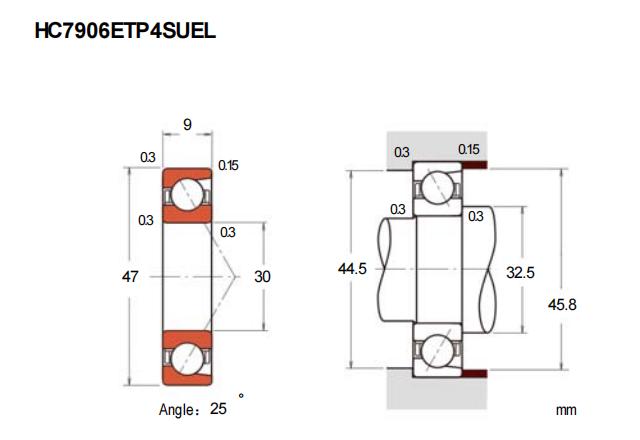

| 主要尺寸(mm) | ||
| 内径 | d | 30 |
| 外径 | D | 47 |
| 厚度（单列） | B | 9 |
| 厚度（多列） | T | - |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 5.27 |
| 基本额定静载荷 | C0r | 3.1 |
| 极限载荷(KN) | ||
| 轴向-单个 | 4.6 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 13.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 37000 |
| 油润滑 | Oil | 58000 |
| 安装尺寸(mm) | ||
| da(min) | 32.5 | |
| Da(max) | 44.5 | |
| Db(max) | 45.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 25 |
| 轻预紧 | L | 185 |
| 中预紧 | M | 366 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 52 |
| 轻预紧 | L | 105 |
| 中预紧 | M | 136 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -14 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 1 | |
| 重量(Kg) | ||
| 0.05 | ||
| 商品 | 品牌 | 主要尺寸 | 发货仓 | 产地 | 库存 | 含税单价 | VIP价 | 操作 |
| FAG HC71906-E-T-P4S-UL轴承 超精密角接触球轴承 |
FAG | 30 X 47 X 9 | 华北 | 23 | 1328.95 | ￥1080.45 | ||
