HC7903CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：17 mm，外径：30 mm，厚度：14 mm。
价格区间：￥1934.52 - ￥2495.53【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【C：接触角 15°】【T：树脂保持架】【P4：ISO 4级精度】【DU：两个万能组合】
HC7903CTP4DU是一款超高精密角接触球轴承，其内径为17毫米，外径30毫米，厚度14毫米。这款轴承属于精密角接触球轴承中的陶瓷小球型系列，采用混合陶瓷材料设计，通常以氮化硅作为滚动体，这种材质有助于降低轴承运转时的摩擦和温升，同时提升转速能力。
在结构上，该轴承接触角经过优化，能够同时承受径向和轴向载荷，特别适用于高速、高刚性的应用场合。其保持架设计和润滑条件也针对精密运转进行了匹配，有助于维持运转精度并延长使用寿命。由于采用P4级精度，它在高速旋转下的跳动和振动控制表现较为出色。
此类轴承常见于高精度机床主轴、电主轴以及测量仪器中，能够满足高转速和精密定位的要求。其混合陶瓷结构和精密制造工艺，为设备在长时间高负荷运转中提供了较好的稳定性与可靠性。
H
C
7
9
0
3
C
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
03：内径：17 mm
C：接触角 15°
T：树脂保持架
P4：ISO 4级精度
DU：两个万能组合
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
03：
内径：17 mm
C：
接触角 15°
T：
树脂保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速陶瓷球型 | HC7903CTP4DU | |

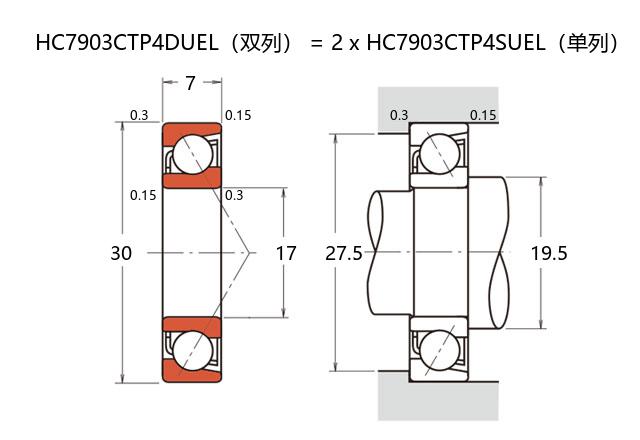

| 主要尺寸(mm) | ||
| 内径 | d | 17 |
| 外径 | D | 30 |
| 厚度（单列） | B | 7 |
| 厚度（多列） | T | 14 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 6.64 |
| 基本额定静载荷 | C0r | 3.12 |
| 极限载荷(KN) | ||
| 轴向-单个 | 1.22 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.8 | |
| 作用点(mm) | ||
| a | 6.6 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 83000 |
| 油润滑 | Oil | 127000 |
| 安装尺寸(mm) | ||
| da(min) | 19.5 | |
| Da(max) | 27.5 | |
| Db(max) | 28.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 11 |
| 轻预紧 | L | 25 |
| 中预紧 | M | 49 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 13 |
| 轻预紧 | L | 21 |
| 中预紧 | M | 27 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 3 |
| 轻预紧 | L | 0 |
| 中预紧 | M | -4 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.028 | ||
