HC7200CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：10 mm，外径：30 mm，厚度：18 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【C：接触角 15°】【T：树脂保持架】【P4：ISO 4级精度】【DU：两个万能组合】
HC7200CTP4DU属于超高精密角接触球轴承系列，采用陶瓷小球型结构设计。该型号的基本尺寸为内径10毫米、外径30毫米、厚度18毫米，适用于空间紧凑且对精度要求较高的应用场景。
该轴承采用陶瓷材质滚动体，具备较低的密度和优异的刚性，有助于减少高速运转时的离心力效应，从而降低摩擦发热。其接触角设计可同时承受径向和轴向载荷，常见于高转速主轴或精密仪器中。P4级精度确保了运行时的旋转稳定性和定位准确性，适合对跳动和噪音控制较为严格的工作环境。
该类轴承在润滑条件良好时能维持较长使用寿命，但实际性能受安装配合、工况负荷及维护条件等多重因素影响。此外，陶瓷材料的绝缘特性使其可在部分特殊介质中工作，为设备设计提供了更多灵活性。在选用时需结合具体负载、转速及环境要求进行综合评估。
H
C
7
2
0
0
C
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
2：尺寸系列：轻窄 02 系列
00：内径：10 mm
C：接触角 15°
T：树脂保持架
P4：ISO 4级精度
DU：两个万能组合
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
2：
尺寸系列：轻窄 02 系列
00：
内径：10 mm
C：
接触角 15°
T：
树脂保持架
P4：
ISO 4级精度
DU：
两个万能组合

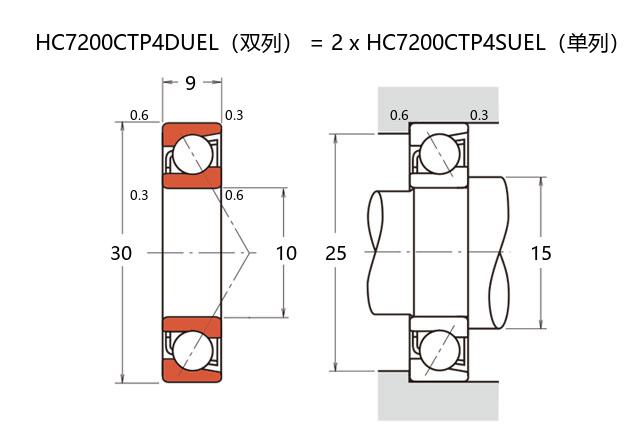

| 公称型号 | ||
| 高速陶瓷球型 | HC7200CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 10 |
| 外径 | D | 30 |
| 厚度（单列） | B | 9 |
| 厚度（多列） | T | 18 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 7.7 |
| 基本额定静载荷 | C0r | 2.82 |
| 极限载荷(KN) | ||
| 轴向-单个 | 1.18 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 6.7 | |
| 作用点(mm) | ||
| a | 7.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 95000 |
| 油润滑 | Oil | 140000 |
| 安装尺寸(mm) | ||
| da(min) | 15 | |
| Da(max) | 25 | |
| Db(max) | 27.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 10 |
| 轻预紧 | L | 25 |
| 中预紧 | M | 54 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 12 |
| 轻预紧 | L | 17 |
| 中预紧 | M | 23 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 4 |
| 轻预紧 | L | 0 |
| 中预紧 | M | -6 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.06 | ||
