HC708CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：8 mm，外径：22 mm，厚度：14 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【C：接触角 15°】【T：树脂保持架】【P4：ISO 4级精度】【DU：两个万能组合】
HC708CTP4DU属于超高精密角接触球轴承系列，其基本尺寸为内径8毫米、外径22毫米、厚度14毫米。该型号采用陶瓷小球材料制作，具备高刚性、低摩擦特性，适用于高速运转及高精度要求的工况。由于材料本身的耐腐蚀性与低密度，轴承在高速旋转时能减少离心力影响，有助于维持运行稳定性。
此类轴承设计通常用于需要较高旋转精度和刚性的设备，例如精密仪器、高速主轴或测量装置。其角接触结构可同时承受径向与轴向载荷，在预紧调整后能进一步提升系统刚性。由于采用陶瓷材料，轴承在无润滑或特殊介质环境下也表现出较好的适应性。
在应用过程中，需注意配合零件的加工精度及安装方式，以避免额外应力影响性能。同时，适当的润滑与防尘措施能够延长使用寿命。该类轴承为精密机械部件选择提供了更多可能性，尤其在对转速、精度及环境有特殊要求的场合中具备实用价值。
H
C
7
0
8
C
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
8：内径代号，内径：8 mm
C：接触角 15°
T：树脂保持架
P4：ISO 4级精度
DU：两个万能组合
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
8：
内径代号，内径：8 mm
C：
接触角 15°
T：
树脂保持架
P4：
ISO 4级精度
DU：
两个万能组合

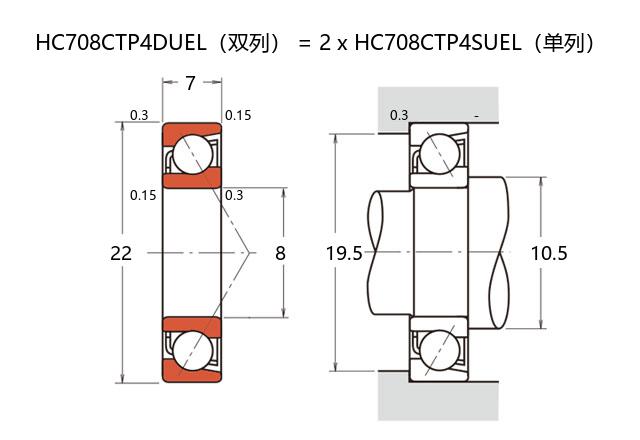

| 公称型号 | ||
| 高速陶瓷球型 | HC708CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 8 |
| 外径 | D | 22 |
| 厚度（单列） | B | 7 |
| 厚度（多列） | T | 14 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 4.68 |
| 基本额定静载荷 | C0r | 1.6 |
| 极限载荷(KN) | ||
| 轴向-单个 | 0.66 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 6.6 | |
| 作用点(mm) | ||
| a | 5.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 130000 |
| 油润滑 | Oil | 200000 |
| 安装尺寸(mm) | ||
| da(min) | 10 | |
| Da(max) | 20 | |
| Db(max) | 20.6 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 5.9 |
| 轻预紧 | L | 11 |
| 中预紧 | M | 21 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 9 |
| 轻预紧 | L | 11 |
| 中预紧 | M | 15 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 6 |
| 轻预紧 | L | 4 |
| 中预紧 | M | 1 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.022 | ||
