HC7022FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：110 mm，外径：170 mm，厚度：56 mm。
价格区间：￥ - ￥【详情】
前缀列表：【H：高转速】【C：陶瓷球型】后缀列表：【F：18° 接触角】【T：树脂保持架】【P4：ISO 4级精度】【DU：两个万能组合】
HC7022FTP4DU是一款超高精密角接触球轴承，适用于高转速和高刚性要求的应用场景。该型号轴承内径为110毫米，外径为170毫米，厚度56毫米，结构紧凑且尺寸精度控制严格。其采用陶瓷小球作为滚动体，有效降低了轴承运转时的离心力与摩擦热量，同时提升了抗磨损能力和耐腐蚀性。
该类轴承常见于精密机床主轴、高速电主轴以及测量仪器中，能够同时承受径向和轴向载荷，并保持稳定的回转精度。其内部填充特殊润滑脂，并在密封结构上进行了优化，有助于在长期高速运转中维持性能稳定性。由于材料与设计的配合，该轴承在温升控制和动态平衡方面具有较好表现，适合连续高速运转的工况。在安装时需注意预紧力的调整及对中精度，以确保其性能充分发挥。
H
C
7
0
2
2
F
T
P
4
D
U
H：高转速
C：陶瓷球型
7：精密角接触球轴承
0：尺寸系列：超轻 10 系列
22：内径：110 mm
F：18° 接触角
T：树脂保持架
P4：ISO 4级精度
DU：两个万能组合
H：
高转速
C：
陶瓷球型
7：
精密角接触球轴承
0：
尺寸系列：超轻 10 系列
22：
内径：110 mm
F：
18° 接触角
T：
树脂保持架
P4：
ISO 4级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速陶瓷球型 | HC7022FTP4DU | |

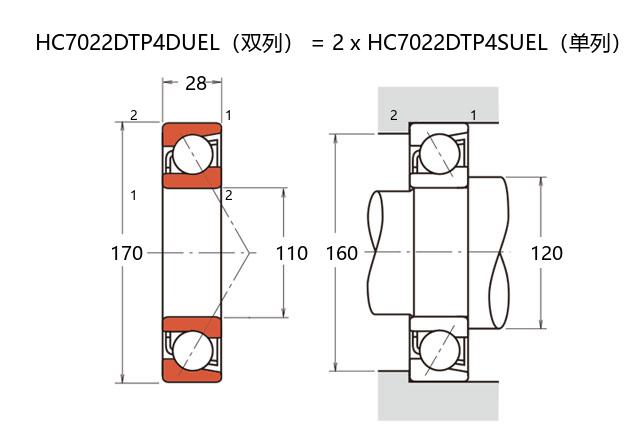

| 主要尺寸(mm) | ||
| 内径 | d | 110 |
| 外径 | D | 170 |
| 厚度（单列） | B | 28 |
| 厚度（多列） | T | 56 |
| 倒角尺寸 | r(min) | 2 |
| 倒角尺寸 | r1(min) | 1 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 92 |
| 基本额定静载荷 | C0r | 90 |
| 极限载荷(KN) | ||
| 轴向-单个 | 44.5 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 36.7 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 12900 |
| 油润滑 | Oil | 20000 |
| 安装尺寸(mm) | ||
| da(min) | 120 | |
| Da(max) | 160 | |
| Db(max) | 164 | |
| ra(max) | 2 | |
| rb(max) | 1 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 605 |
| 中预紧 | M | 1323 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 91 |
| 轻预紧 | L | 174 |
| 中预紧 | M | 235 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -15 |
| 中预紧 | M | -29 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 3.9 | ||
