HSS7924ETP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：120 mm，外径：165 mm，厚度：44 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【E：接触角 25°】【T：聚酰胺保持架】【P4：P4 级精度】【DU：两个万能组合】
HSS7924ETP4DU是一款采用小球密封结构的精密角接触球轴承。该型号轴承的基本尺寸为内径120毫米、外径165毫米、厚度44毫米，适用于对旋转精度和结构紧凑性有较高要求的应用场景。
从结构设计来看，该轴承通过优化球体尺寸与密封组件配合，在维持较高转速能力的同时增强了对污染物侵入的防护效果。其接触角设计使轴承具备承受双向轴向载荷和一定径向载荷的能力，适用于中等负荷的工况环境。采用的高标准制造工艺保证了运转过程中的平稳性与低噪音特性。
在应用层面，此类轴承常见于需要精确轴向定位的传动系统，能够满足多种工业设备对长寿命与可靠性的需求。选型时需结合实际的载荷分布、转速范围及环境条件进行综合评估，以确保性能匹配。合理的安装与维护措施对保持轴承性能稳定性具有积极影响。
H
S
S
7
9
2
4
E
T
P
4
D
U
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
24：内径：120 mm
E：接触角 25°
T：聚酰胺保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
24：
内径：120 mm
E：
接触角 25°
T：
聚酰胺保持架
P4：
P4 级精度
DU：
两个万能组合

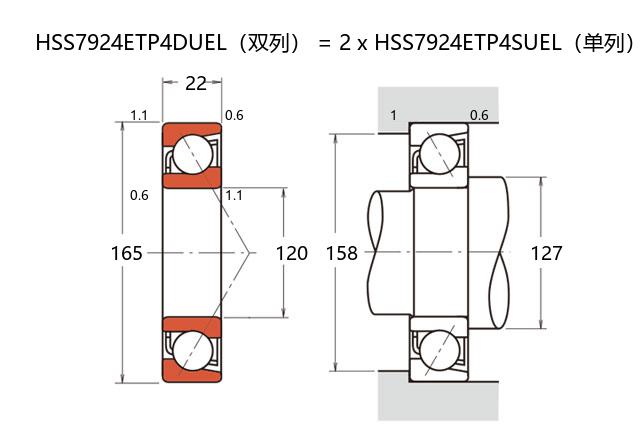

| 公称型号 | ||
| 高速小球密封型 | HSS7924ETP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 120 |
| 外径 | D | 165 |
| 厚度（单列） | B | 22 |
| 厚度（多列） | T | 44 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 103 |
| 基本额定静载荷 | C0r | 100 |
| 极限载荷(KN) | ||
| 轴向-单个 | 88 | |
| 接触角 | ||
| 度 | ° | 25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 44.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 8500 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 127 | |
| Da(max) | 158 | |
| Db(max) | 160 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 689 |
| 中预紧 | M | 1761 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 131 |
| 轻预紧 | L | 253 |
| 中预紧 | M | 355 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -12 |
| 中预紧 | M | -26 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 2.24 | ||
