HSS7920ETP4DU轴承
更新日期：
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：140 mm，厚度：40 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【E：接触角 25°】【T：聚酰胺保持架】【P4：P4 级精度】【DU：两个万能组合】
HSS7920ETP4DU型轴承属于超高精密角接触球轴承类别，具体为小球密封型结构设计。该型号的基本尺寸为内径100毫米、外径140毫米、厚度40毫米，折合英制尺寸分别约为3.937英寸、5.512英寸及1.575英寸。
此类轴承采用接触角设计，可同时承受径向与轴向复合载荷。其内部结构通过优化小球径与沟道匹配，配合特殊密封组件，有助于降低运转摩擦并控制温升。在润滑条件稳定的工况下，该轴承通常表现出较低的振动水平和较高的回转精度。
由于采用密封结构，轴承内部预填充的润滑剂可减少外部污染物侵入，延长维护周期。此类设计常见于中小型精密主轴、医疗设备主轴或测量仪器转台等对运动精度和洁净度有较高要求的场景。在合理使用条件下，该结构有助于提升设备运行的平稳性。
选型时需结合实际载荷条件、转速范围及环境因素进行综合评估，确保轴承性能与设备需求相匹配。
H
S
S
7
9
2
0
E
T
P
4
D
U
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
20：内径：100 mm
E：接触角 25°
T：聚酰胺保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
20：
内径：100 mm
E：
接触角 25°
T：
聚酰胺保持架
P4：
P4 级精度
DU：
两个万能组合

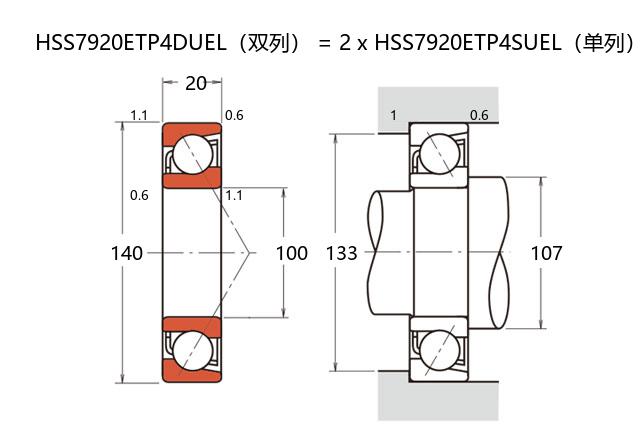

| 公称型号 | ||
| 品牌：CALOX | 高速小球密封型 | HSS7920ETP4DU |
| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | 40 |
| 倒角尺寸 | r(min) | 1.1 |
| r1(min) | 0.6 | |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 72 |
| 基本额定静载荷 | C0r | 67 |
| 极限载荷(KN) | ||
| 轴向-单个 | 59.5 | |
| 接触角 | ||
| 度 | ° |
25 |
| 系数 | ||
| fo | - | |
| 作用点(mm) | ||
| a | 38 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 10800 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| 高可实测 | da(min) | 107 |
| Da(max) | 133 | |
| Db(max) | 135 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 522 |
| 中预紧 | M | 1142 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 120 |
| 轻预紧 | L | 213 |
| 中预紧 | M | 282 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -20 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 高可推荐 | 方式 | 万能 |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.54 | ||
