HSS7920FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：100 mm，外径：140 mm，厚度：40 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【DU：两个万能组合】
HSS7920FTP4DU属于超高精密角接触球轴承系列，采用小球密封型结构设计。其基本尺寸为内径100毫米、外径140毫米及厚度40毫米，适应标准公制安装需求。此类轴承以高精度和稳定性著称，内部滚动体直径经过优化，在有限空间内可提供均衡的负载能力。
密封结构有助于在运行过程中阻隔污染物侵入，同时维持润滑剂的有效性，从而延长使用寿命。该型号适用于中高速运转条件，常见于精密机床主轴、高速电主轴及测量仪器等场景。在组合安装时，通过预紧力调节能进一步优化轴向刚性，减少运行振动。
选材与制造工艺注重尺寸一致性及表面光洁度，确保在连续工况下保持平稳的运行姿态。由于采用接触角设计，该型号可同时承受径向与轴向联合载荷，在多方向受力环境中表现可靠。维护时需注意配合部件的加工精度及安装方式，避免不当操作影响性能。
H
S
S
7
9
2
0
F
T
P
4
D
U
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
20：内径：100 mm
F：18° 接触角
T：聚酰胺保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
20：
内径：100 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球密封型 | HSS7920FTP4DU | |

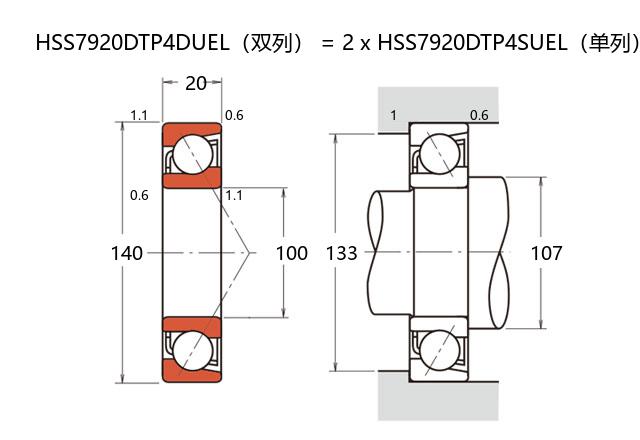

| 主要尺寸(mm) | ||
| 内径 | d | 100 |
| 外径 | D | 140 |
| 厚度（单列） | B | 20 |
| 厚度（多列） | T | 40 |
| 倒角尺寸 | r(min) | 1.1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 76 |
| 基本额定静载荷 | C0r | 70 |
| 极限载荷(KN) | ||
| 轴向-单个 | 50.5 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.8 | |
| 作用点(mm) | ||
| a | 29.5 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 12500 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 107 | |
| Da(max) | 133 | |
| Db(max) | 135 | |
| ra(max) | 1 | |
| rb(max) | 0.6 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 98 |
| 轻预紧 | L | 329 |
| 中预紧 | M | 879 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 72 |
| 轻预紧 | L | 111 |
| 中预紧 | M | 162 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -10 |
| 中预紧 | M | -26 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 1.54 | ||
