HSS7909FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：68 mm，厚度：24 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【DU：两个万能组合】
HSS7909FTP4DU是一款超高精密角接触球轴承，基本尺寸为内径45毫米、外径68毫米、厚度24毫米。该轴承采用小球设计，能够满足高转速、低摩擦的运行需求，适用于对动态性能要求较高的场合。其密封结构有助于在复杂工况下保持内部润滑状态，减少污染物侵入，从而延长使用寿命。
在材料与工艺方面，该产品通过优化热处理和表面加工技术，提升了尺寸稳定性与抗疲劳性能。由于属于精密角接触球轴承系列，它常被应用于需要同时承受径向和轴向复合载荷的设备中，例如高精度主轴、测量仪器或小型传动系统。其设计兼顾刚性与运转平稳性，有助于降低设备振动与噪声。
需要注意的是，实际使用效果会受到安装条件、润滑方式及工作环境等多重因素影响。建议用户结合具体需求，参考技术资料进行选型与维护，以确保轴承性能得到充分发挥。
H
S
S
7
9
0
9
F
T
P
4
D
U
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
09：内径：45 mm
F：18° 接触角
T：聚酰胺保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
09：
内径：45 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球密封型 | HSS7909FTP4DU | |

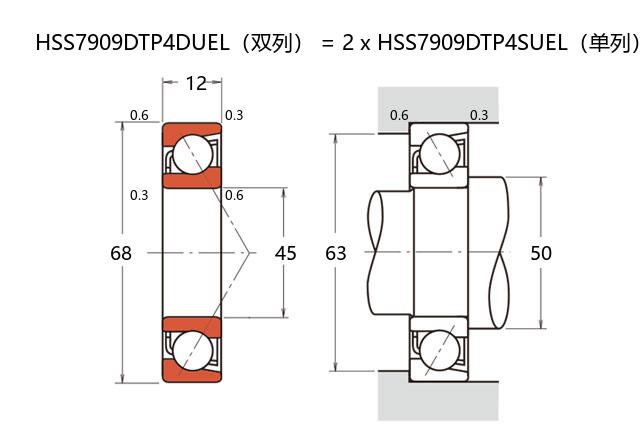

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 68 |
| 厚度（单列） | B | 12 |
| 厚度（多列） | T | 24 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 24.2 |
| 基本额定静载荷 | C0r | 17.4 |
| 极限载荷(KN) | ||
| 轴向-单个 | 12.4 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.6 | |
| 作用点(mm) | ||
| a | 15.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 24800 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| Da(max) | 63 | |
| Db(max) | 65.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 153 |
| 中预紧 | M | 298 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 41 |
| 轻预紧 | L | 63 |
| 中预紧 | M | 82 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -16 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.25 | ||
