HSS7902CTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：15 mm，外径：28 mm，厚度：14 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【C：15° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【DU：两个万能组合】
HSS7902CTP4DU是一款应用于精密机械中的角接触球轴承，其基本结构参数为内径15毫米、外径28毫米及厚度14毫米。该型号归类于超高精密轴承类别，属于密封型精密角接触球轴承中的小球设计系列。
此类轴承采用接触角设计，能够同时承受径向与轴向载荷，适用于需要高刚性和精确旋转的工况。密封结构有助于在运行过程中保持润滑并减少污染物侵入，有利于维持长期稳定性能。针对精密角接触球轴承的设计特点，该型号在预载荷调整和运行精度方面具有较好的表现，可适应中等转速应用环境。
在应用层面，该型号常见于小型主轴、精密仪器或高精度旋转装置中。其结构特点兼顾了空间限制与性能需求，为紧凑型精密传动系统提供了可行的支撑方案。选用时需结合具体工况条件进行综合评估，以确保其性能与设备要求相匹配。
H
S
S
7
9
0
2
C
T
P
4
D
U
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
9：尺寸系列：超轻 19 系列
02：内径：15 mm
C：15° 接触角
T：聚酰胺保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
9：
尺寸系列：超轻 19 系列
02：
内径：15 mm
C：
15° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
DU：
两个万能组合

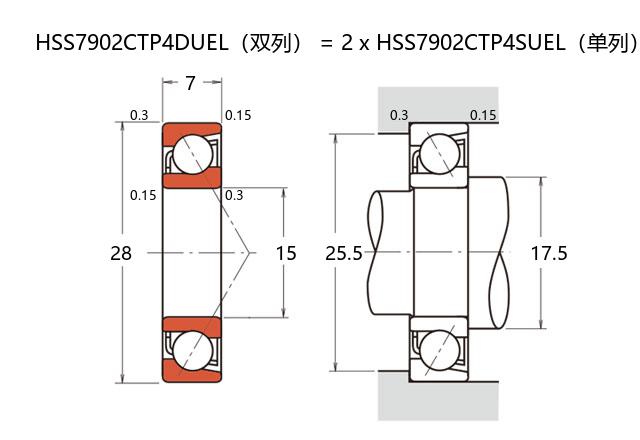

| 公称型号 | ||
| 高速小球密封型 | HSS7902CTP4DU | |
| 主要尺寸(mm) | ||
| 内径 | d | 15 |
| 外径 | D | 28 |
| 厚度（单列） | B | 7 |
| 厚度（多列） | T | 14 |
| 倒角尺寸 | r(min) | 0.3 |
| 倒角尺寸 | r1(min) | 0.15 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 5.92 |
| 基本额定静载荷 | C0r | 2.62 |
| 极限载荷(KN) | ||
| 轴向-单个 | 1.6 | |
| 接触角 | ||
| 度 | ° | 15 |
| 系数 | ||
| fo | 7.7 | |
| 作用点(mm) | ||
| a | 6.4 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 74500 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 17.5 | |
| Da(max) | 25.5 | |
| Db(max) | 26.8 | |
| ra(max) | 0.3 | |
| rb(max) | 0.15 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 9.8 |
| 轻预紧 | L | 20 |
| 中预紧 | M | 39 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 12 |
| 轻预紧 | L | 16 |
| 中预紧 | M | 21 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 4 |
| 轻预紧 | L | 1 |
| 中预紧 | M | -3 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.034 | ||
