HSS72915FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：75 mm，外径：105 mm，厚度：38 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【DU：两个万能组合】
HSS72915FTP4DU是一款精密角接触球轴承，其设计基于小球密封结构，适用于对精度和稳定性有较高要求的场合。该轴承基本尺寸为内径75毫米、外径105毫米、厚度38毫米，整体结构紧凑，便于在空间受限的设备中安装使用。
作为超高精密轴承的典型代表，该型号轴承在制造过程中注重材料选择与热处理工艺，以提高其耐磨性和抗疲劳性能。密封结构的设计有助于在运行中阻挡外部污染物进入，同时保持内部润滑剂的稳定性，从而延长使用寿命。角接触结构使其能够同时承受径向和轴向载荷，尤其适合高速运转条件，常见于精密机床主轴、高速电主轴及测量仪器等设备。
在应用过程中，需注意安装配合精度及润滑条件，以确保轴承发挥预期性能。其内部游隙和预紧力可根据实际工况进行适当调整，以适应不同的负载与转速需求。整体而言，该型号轴承在精度保持和动态稳定性方面具有较好表现，适用于多种工业领域的精密传动系统。
H
S
S
7
2
9
1
5
F
T
P
4
D
U
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
9：直径系列：超轻 19 系列
15：内径：75 mm
F：18° 接触角
T：聚酰胺保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
9：
直径系列：超轻 19 系列
15：
内径：75 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球密封型 | HSS72915FTP4DU | |

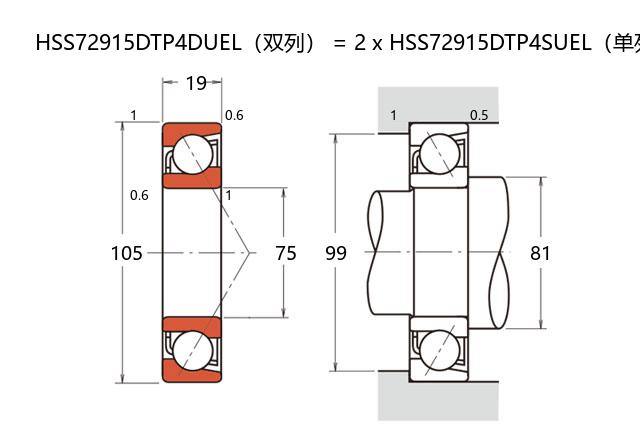

| 主要尺寸(mm) | ||
| 内径 | d | 75 |
| 外径 | D | 105 |
| 厚度（单列） | B | 19 |
| 厚度（多列） | T | 38 |
| 倒角尺寸 | r(min) | 1 |
| 倒角尺寸 | r1(min) | 0.6 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 43.2 |
| 基本额定静载荷 | C0r | 38 |
| 极限载荷(KN) | ||
| 轴向-单个 | 27.5 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.9 | |
| 作用点(mm) | ||
| a | 24.1 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 16700 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 81 | |
| Da(max) | 99 | |
| Db(max) | 100 | |
| ra(max) | 1 | |
| rb(max) | 0.5 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 185 |
| 中预紧 | M | 464 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 52 |
| 轻预紧 | L | 83 |
| 中预紧 | M | 118 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -19 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.806 | ||
