HSS72909FTP4DU轴承
类型：【超高精密轴承 - 精密角接触球轴承】
基本尺寸：内径：45 mm，外径：68 mm，厚度：28 mm。
价格区间：￥0 - ￥0【详情】
前缀列表：【H：高转速】【S：小球】【S：密封型】后缀列表：【F：18° 接触角】【T：聚酰胺保持架】【P4：P4 级精度】【DU：两个万能组合】
HSS72909FTP4DU轴承属于超高精密角接触球轴承系列，采用小球密封型设计。其基本尺寸为内径45毫米、外径68毫米、厚度28毫米，适用于对结构紧凑性和空间利用率有较高要求的应用场景。
该轴承通常以角接触结构实现较高的轴向和径向载荷承载能力，同时优化了滚道与球体设计，有助于提升运转平稳性和旋转精度。密封结构的设计可有效减少污染物侵入，延长使用寿命，适合在存在轻微杂质或需要防尘的环境中运行。
由于采用了精密制造工艺及材料处理技术，该型号在高速运转条件下仍能维持较低的温升和振动水平。这类轴承常见于中小型机床主轴、电主轴或高转速传动系统中，能够满足设备对精度与可靠性的要求。需要注意的是，选型时应结合实际工况条件进行校验，确保其性能与设备需求相匹配。
H
S
S
7
2
9
0
9
F
T
P
4
D
U
H：高转速
S：小球
S：密封型
7：精密角接触球轴承
2：宽度系列：宽型 2 系列
9：直径系列：超轻 19 系列
09：内径：45 mm
F：18° 接触角
T：聚酰胺保持架
P4：P4 级精度
DU：两个万能组合
H：
高转速
S：
小球
S：
密封型
7：
精密角接触球轴承
2：
宽度系列：宽型 2 系列
9：
直径系列：超轻 19 系列
09：
内径：45 mm
F：
18° 接触角
T：
聚酰胺保持架
P4：
P4 级精度
DU：
两个万能组合
| 公称型号 | ||
| 高速小球密封型 | HSS72909FTP4DU | |

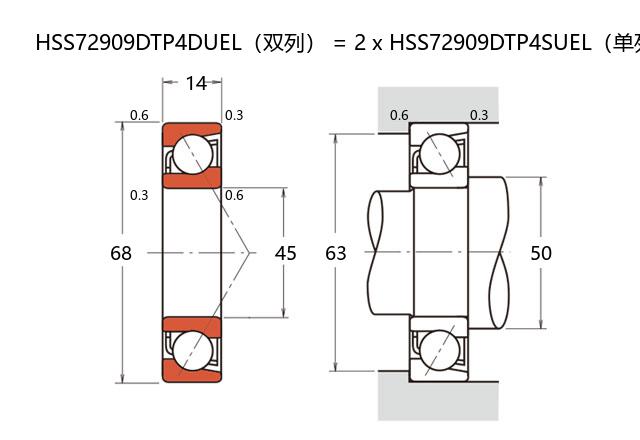

| 主要尺寸(mm) | ||
| 内径 | d | 45 |
| 外径 | D | 68 |
| 厚度（单列） | B | 14 |
| 厚度（多列） | T | 28 |
| 倒角尺寸 | r(min) | 0.6 |
| 倒角尺寸 | r1(min) | 0.3 |
| 额定载荷(KN) | ||
| 基本额定动载荷 | Cr | 24.2 |
| 基本额定静载荷 | C0r | 17.4 |
| 极限载荷(KN) | ||
| 轴向-单个 | 12.4 | |
| 接触角 | ||
| 度 | ° | 18 |
| 系数 | ||
| fo | 10.6 | |
| 作用点(mm) | ||
| a | 16.2 | |
| 限制速度(rpm) | ||
| 脂润滑 | Grease | 24800 |
| 油润滑 | Oil | - |
| 安装尺寸(mm) | ||
| da(min) | 50 | |
| Da(max) | 63 | |
| Db(max) | 65.5 | |
| ra(max) | 0.6 | |
| rb(max) | 0.3 | |
| 预紧力(N)-DU/DB/DF | ||
| 微预紧 | EL | 49 |
| 轻预紧 | L | 153 |
| 中预紧 | M | 298 |
| 重预紧 | H | - |
| 轴承刚度(N/μm)-DU/DB/DF | ||
| 微预紧 | EL | 41 |
| 轻预紧 | L | 63 |
| 中预紧 | M | 82 |
| 重预紧 | H | - |
| 测量轴向游隙(μm) | ||
| 微预紧 | EL | 0 |
| 轻预紧 | L | -8 |
| 中预紧 | M | -16 |
| 重预紧 | H | - |
| 轴承组合 | ||
| 方式 | 万能 | |
| 列数 | 2 | |
| 重量(Kg) | ||
| 0.286 | ||
